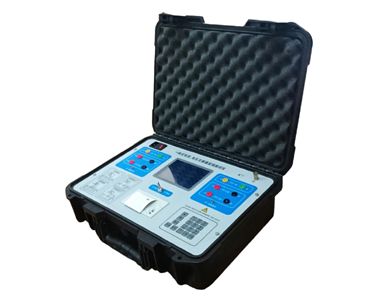

产品展示PEC-H07一体式电流电压互感器误差测试仪
发布者：扬州市拓腾电气有限公司 发布时间：2017/4/7
● 本机采用小信号法测量原理，单台仪器就可以完成电流、电压互感器误差测试，方便计量装置现场检定工作。
● 采用接近工频的异频功率电源测试，防止干扰。
● 测量范围宽。
● 直接化整现场数据，判定合格或不合格。
● 一次测量与显示电流电压互感器实际任意负荷下的规程点以及任意点的误差（角差、比差）。
● 满足国家规程所要求的测量用电压互感器的20％-120％的规程点误差（角差、比差）检测。
● 检测电压互感器的变比以及极性。
● 智能判断外接线状况，提示接线错误、变比、极性错误等。
● 可现场进行各种测量数据的存储和打印，方便用户查询。
● 仪器通过标准USB接口方便的与计算机连接传输数据。
CT变比范围
5A/5～25000A/5A， (5A/1～5000A/1A)
误差测量范围
5A/5A～5000A/5A， (5A/1～5000A/1A)
被检电流互感器
准确度范围：1.0 、0.5、0.5S、0.2及0.2S
准确度
±0.05%
PT误差测量范围
一次电压：3-110KV/√3 二次电压：100V,100V/√3
准确度
±0.05%
直流电阻
0.0-0.1Ω ±3% 0.1-50Ω ±1%
CT二次负荷
1Ω-25Ω ±2%
Pt二次负荷
1VA-500VA ±2%
工作条件
AC 220V 10%/50Hz 2%
环境温度
0-40℃
环境湿度
25℃<85%
整机重量
≤5Kg
