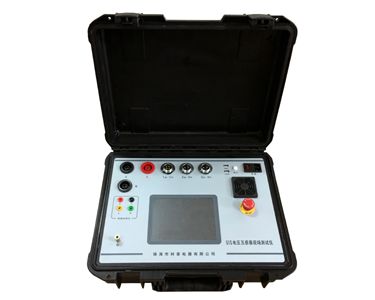

产品展示PEC-CVT12电容式电压互感器现场校验仪
发布者：扬州市拓腾电气有限公司 发布时间：2017/4/7
● 无需升压源、标准互感器、负荷箱，即可实现现场测试电容式电压互感器、电磁式电压互感器的比差、角差
● 一次接线完成全部测试，提高工作效率，避免操作失误对人身及仪器的损伤，确保安全
● 具有极性、变比、接线检查功能
● 单台测试仪即可完成测量电容式、电磁式电压互感器误差
● 测试仪采用了变频技术、数字化处理现场抗干扰能力强
● 测试过程最大电压不超过4KV，并采取各种安全保护措施
● 采用WINCE系统，人性化彩色触摸屏操作，人机界面直观
● 具备双USB通讯口，方便现场数据管理
● 内附接线图，简单、直观。现场使用对照接线即可保证一次性正确完成测试接线，减少准备工作时间
|
被测互感器类型 |
电磁式、电容式电压互感器 |
|
误差测量准确度 |
0.05% |
|
环境条件 |
温度：5～40℃ 相对湿度：<80%（25℃） |
|
海拔高度：<4500m 电源频率：50±0.5Hz |
|
|
检定部分 |
电压范围：0-100V（百分表误差0.5%） |
|
比差：0.001%-3% （100V） |
|
|
角差：0.00＇-50＇ （100V） |
|
|
误差：△X=（2%×X+2%×Y2个字） △Y=（2%×X+2%×Y2个字） |
|
|
导纳：0.1mS-99.9mS |
|
|
误差：△X=（2%×X+2%×Y2个字） △Y=（2%×X+2%×Y2个字） |
|
|
重量 |
14Kg |
