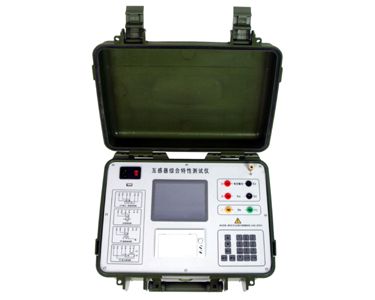

产品展示PEC-100P互感器综合测试仪（CT伏安特性测试仪）
发布者：扬州市拓腾电气有限公司 发布时间：2017/4/7
保护用互感器：
● CT测量过程全自动控制，自动记录数据，自动描绘伏安曲线
● 10%与5%误差曲线自动描绘
● 检测已知互感器的变比以及测量非已知互感器的变比
● 测量保护级电流互感器保护绕组100%的比差、角差
● PT测量过程全自动控制，自动记录数据，自动描绘伏安曲线
● 测量电流、电压互感器二次回路的负荷参数
● 320*240大屏幕液晶显示，全中文界面
● 可进行各种测量数据的存储和打印，方便用户查询
计量用电流互感器：
● 满足国家标准点测量电流互感器的1%-120%(S级)的规程
● 一次性完成测量上限符合与下限符合下的标准点误差
● 检测电流互感器的变比及极性
误差测量范围
5A/5A～5000A/5A(5A/1A～5000A/1A)
极限误差
±0.05%
直流电阻
0.0-0.1Ω ±3% 0.1-50 Ω ±1%
CT二次负荷
0.1Ω-25Ω ±2%
PT二次负荷
10VA-400VA ±2%
变频电源频率
0.4-50 Hz
电压
0-120V
功率
500W
伏安特性
输出电压：0-120V
工作电源
AC 220V 50Hz
环境温度
0-40℃
环境湿度
25℃时<85%
输出电流
2A（1A电流互感器） 4A（5A电流互感器） 2A（电压互感器）
