概述:
无线上下车警示器主要应用于矿山,冶炼,制造等行业中的人员请求上下天车,车上有人维修作业,以及天车防撞安全提示。
该设备具有无线登车请求,主机语音提示和屏幕高亮度LED文字显示。是天车安全运行不可缺少的设施。
主要技术性能:
1、上下天车无线连锁登机盒:具备应答功能,当按上下车请求开关时,无线按钮红色指示灯亮起,天车安全警示器即显示“注意有人上下车”同时用语音提示并锁定,当操作人员按显示器上的同意上车应答开关,提示关闭,上下车请求开关红色指示灯关闭,绿色指示灯闪烁以示允许上下车(绿色指示灯闪烁7秒后,自动关闭)。
2、车上作业连锁自锁按钮开关:作业人员按车上作业开关时,天车安全警示器即显示“车上有人作业”并用语音提示,此时操作人员按应答开关不能关闭提示信号只有车上维修作业人员将车上作业开关自锁解除再按应答开关才能关闭提示信号。
3、天车防撞提示:配用我单位的行车防撞装置,当行车到达设定距离内,该提器即发出“天车来了请注意”的语音提示。
安装:
1、车上下车安全提示器安装在驾驶室内操作人员易于操作的位置,也可将应答开关线引至操作台上便于操作。
2、无线上下车请求按钮装于上下车位置。
3、车上有人作业按钮装于天车上维修人员易于操作位置,照图用三芯缆线连接。
4、无线接收天线底部是磁吸式安装,请将天线放在驾驶室外,尽量放在高处。
无线登机按钮操作说明:
1、无线登机盒请求登车触发按键后间隔2.5S发送一次到接收端,直到接收到驾驶室同意登车请求回执信号后停止发送,并在(绿灯闪烁)10S后待机。
2、主机同意登机接收到信号后,触发同意登车按键之后连续传送10次回执信号到请求登机盒。

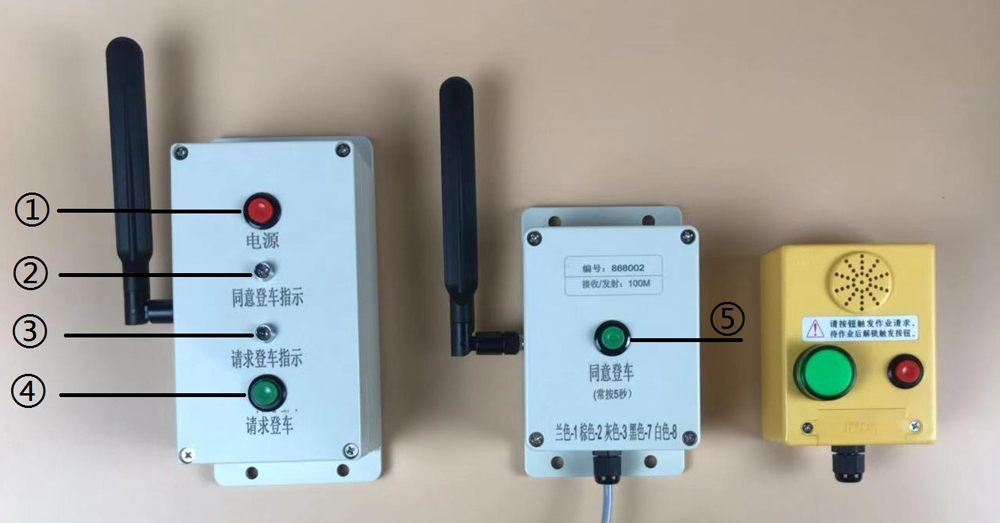

①登机盒电源 ②同意登车指示
③请求登车指示 ④请求登车按键
⑤同意登车按键

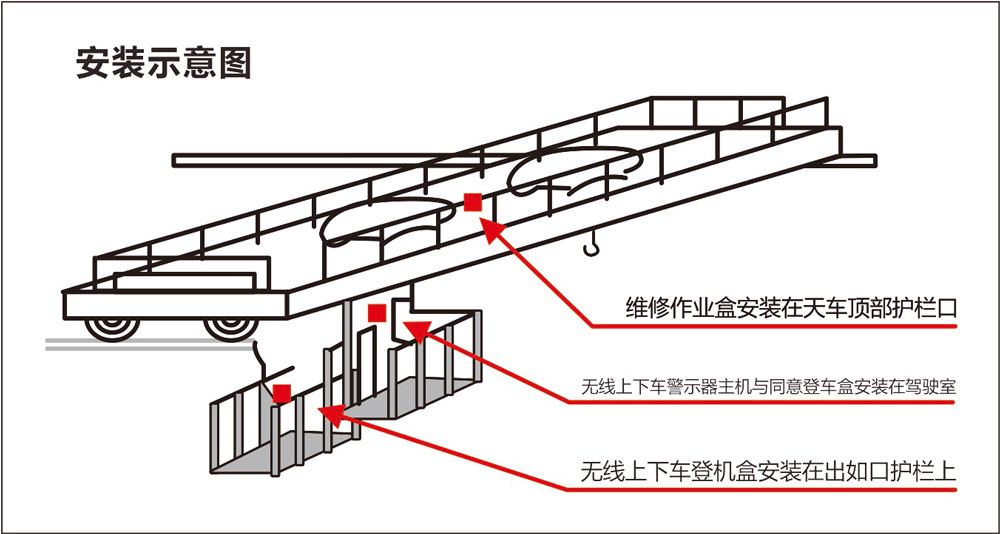

安装示意图:
接线示意图:
