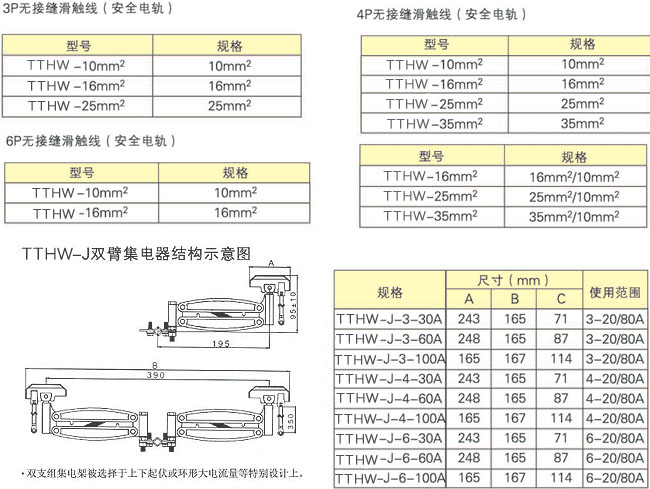

产品展示TTHW(DW)型无接缝滑触线
|
无接缝滑线
一 产品特点 2.体积小，安装方便，经济实用； 3.特别适用于各种弯道类电动葫芦。 |
二 导轨主要性能指标
| 序号 | 类别 | 指标数 |
|---|---|---|
| 1 | 安装地点 | 室内 |
| 2 | 工作电压 | 交流660V或直流1000V |
| 3 | 运行速度 | U≤120m/min |
| 4 | 可燃性试验 | 阻燃、离火自熄 |
| 5 | 环境试验 |
1.耐高温试验：+55℃ 2.耐低温试验：-20℃ 2.耐湿热试验相对湿度95%+40℃ |
| 6 | 防触电等级 | 0级 |
| 7 | 防护等级 | IP13、IP23、IP54 |
| 8 | 污染等级 | Ⅳ级(般导电粉尘和凝露状态) |
| 9 | 执行等级 |
GB7251.1-2005 GB7251.2-2006 JB6391.1-1992 JB6391.2-1992 |
三 安装示意图
安装方式分：水平式和直立式两种
安装工艺：
※固定槽钢支架，可以焊接或者压在起重机路轨压板下，间距1.2米。
※ 支架上上好悬吊架。
※把一端滑线在 拉紧器固定牢固，把拉紧栓上好在拉紧架上,拉紧器放到可调位置。根据所需长度切断滑线安装另一端拉紧器,然后调节弹簧紧松度。安装时根据天气调节弹簧紧松，冬天要压紧弹簧，夏天要把弹簧压平即可，这样有利于滑线冷热伸缩自然调节。（特别提醒拉紧器焊接一定要牢固）。
※把滑线压进悬吊架。
※定尺，装另一端拉紧器，调节滑线紧松度，直线度。
※安装受电器，受电器黑色横杆保持水平状态。
※无接缝滑线十五平方以上四线中有负载标记，接线时请注意。（负线可作零线使用）
