产品展示TLG-A 型钢制拖链
TLG-A 型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置（允许不用支承轮）长度大，支撑板可依顾客需要制作，适用于工作母机，移动机械等。其弯曲半径为50-600mm，链板高度为35-150mm，可任意选用。
TLG-A 型钢制拖链其使用行程大为32 米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径。

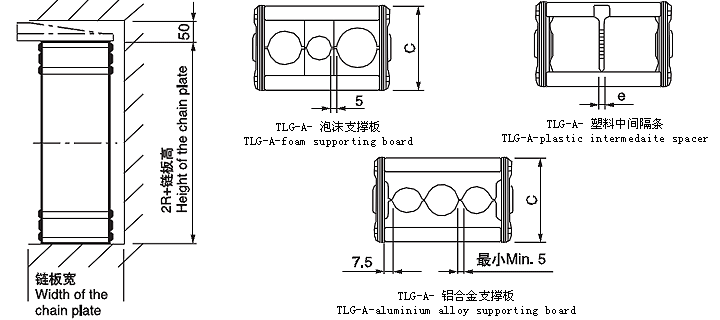

拖链的支撑板宽度为150mm至600mm，孔与孔之间的间隔量为5mm。
链板的高度，也就是支撑板的高度，是由电缆大直径决定的，机床大限度运转时，如拖链的宽度超过300mm，拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。
弯曲半径要根据电缆的大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。

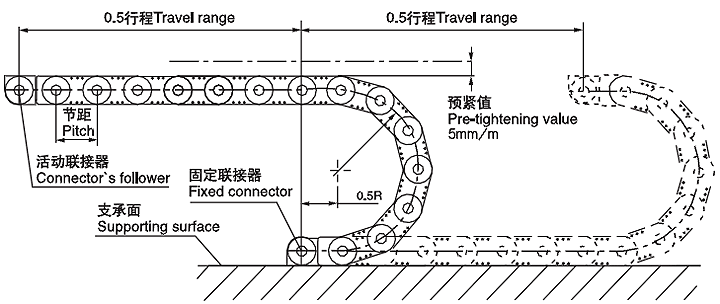

拖链的长＝ 1/2 行程＋ 4 个弯曲半径，这只适用于当固定联结是在行程的中点时。

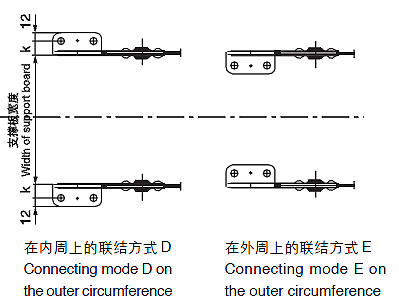

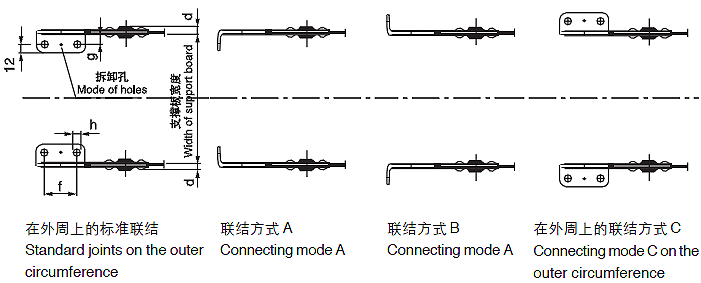

拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。
TLG-A 型钢制拖链主要参数及支撑尺寸
|
允许不用支撑轮时
|
|||||||||||||
|
型号
|
弯曲半径R
|
节距
|
a
|
c
|
d
|
e
|
f
|
g
|
h
|
k
|
长度m
|
负载kg/m
|
重量
|
|
TLG-A75
TLG-B75 |
100/150/200/
250/300 |
75
|
31
|
50
|
8
|
4
|
30
|
12
|
9
|
15
|
3/4
|
30/30
|
4.80/5.50
|
|
TLG-A100
TLG-B100 |
150/200/250/
400/500 |
100
|
49
|
75
|
10
|
4
|
50
|
17
|
11
|
21
|
4/8
|
40/40
|
9.10/10.00
|
|
TLG-A125
TLG-B125 |
200/250/300/
400/500 |
125
|
68
|
100
|
14
|
4
|
70
|
22
|
13
|
28
|
6/12
|
50/50
|
18.10/19.30
|
|
TLG-A175
TLG-B175 |
250/300/400/
500/600 |
175
|
118
|
150
|
14
|
8
|
115
|
26
|
13
|
32
|
15/10
|
10/30
|
25.00
|
