ABC-401 箭头信号指示灯 视觉信号
发布者:扬州市拓腾电气有限公司 发布时间:2023/6/10

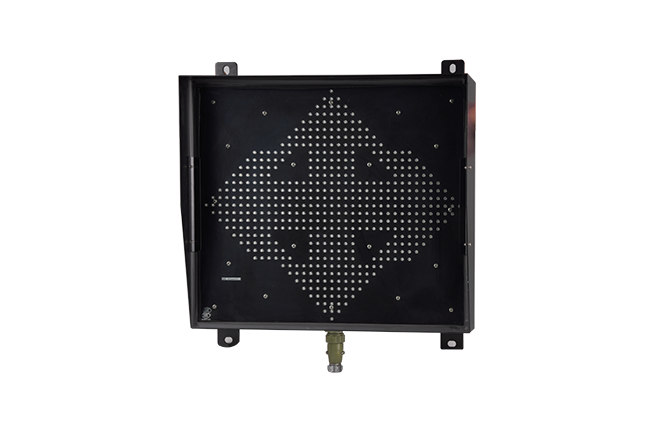

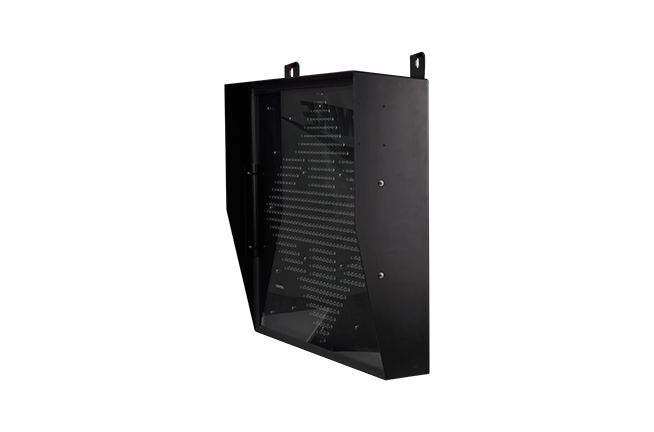

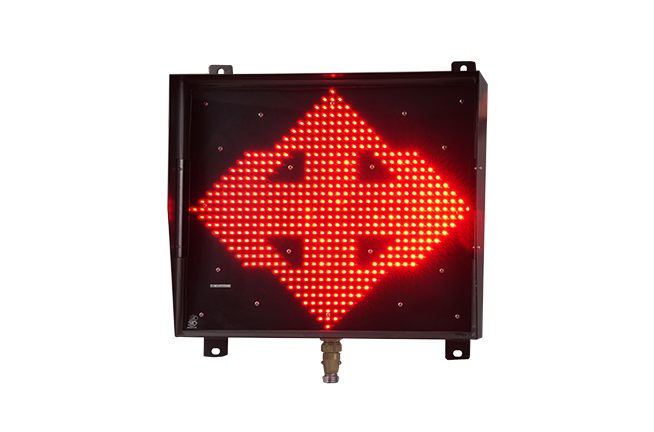

ABC-401箭头信号指示灯是我公司自主开发的用于工程机械上作为机械行进方向的指示,或道路通行方向指示的显示器。本产品采用了高亮度的LED组成发光矩阵,机箱采用不锈钢喷塑而成。本产品具有发光亮度高,寿命长,防水防震等优点,安装使用方便。安装时免调试,适用于不同的工作环境。 适用于各种大型港口机械,工程机车,起重机械等作为机械行进方向的指示,或道路通行方向指示。
显示面板采用夹层安全玻璃,透明度高,透光率强,密封性好。
同一灯板,四个箭头指示方向,四种状态指示,状态控制简单。
技术参数
工作电压 |
DC24V(特殊电压可订制) |
发光颜色 |
红(颜色可订制) |
额定功率 |
75W |
光源寿命 |
>100,000 小时 |
可视距离 |
>200 米 |
|
|
|
|||
工作温度 |
-30˚C ~ +70˚C |
防护等级 |
IP65 |
工作湿度 |
10% ~ 95% (不凝结) |
参考重量 |
35.5Kg |
材 质 |
不锈钢 |
|
|
安装使用方法
• 请检查电源与灯具额定电压是否相符。
• 灯体使用 4 个 M10 的螺丝与安装面固定,安装面与显示面灯架保持平行,并且要有足够的安装机械 强度。

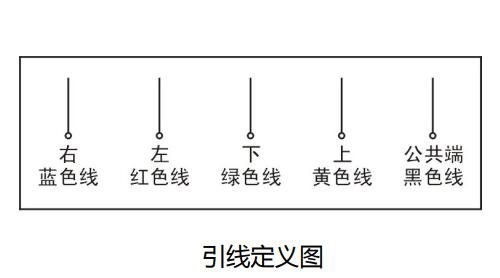

• 按照引线定义图,正确连接信号线。
• 检查无误后,接通电源指示灯则可开始方向指示。
安装尺寸图(mm)
接线示意图
