产品展示ABC16系列吊具信号灯
发布者：扬州市拓腾电气有限公司 发布时间：2023/6/7

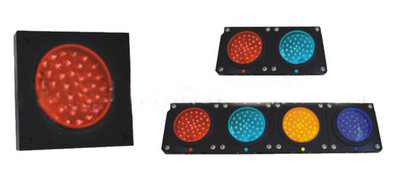

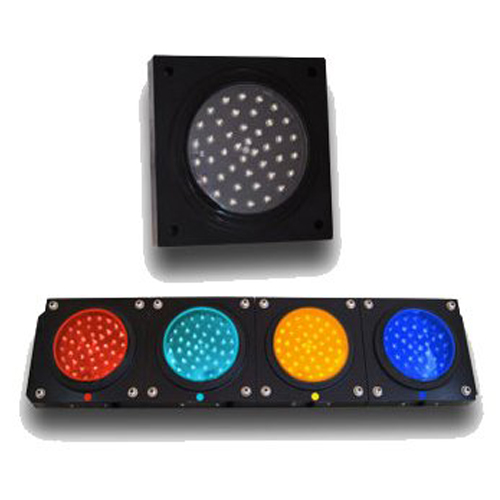

LED信号灯指示灯系列是我厂自主开发的信号指示灯，主要用于起重机械吊具上作开、闭锁的信号指示。灯芯采用高亮度的LED发光二极管，灯壳为铝合金材料压铸而成，具有发光亮度高，寿命长，防震动，全密封等优点，并且灯的数目、颜色可以随意组合。 主要用于起重机械吊具上作开、闭锁的信号指示。
应用领域 :
适用于各种起重机械吊具工作状态指示。
主要功能及特点
• 灯座采用铝合金材料，重量轻、耐腐蚀性好，密闭结构，防水、防尘性能良好。
• LED 发光二极管灯面设计，使用寿命十万小时以上。
• 灵活的组合形式，适用范围大。
主要技术参数
工作电压
AC110V~AC240V/AC12V DC12V/DC24V/DC48V
电源频率
50Hz~60Hz
额定功率
≤5W
发光颜色
红、黄、绿、蓝、白（供选择）
可视距离
>300m
光源寿命
≥100,000h
接线方法
自带引线 / 航空插头（供选择）
自带引线长度
8m (可定制)
工作温度
-30˚C ~ +70˚C
防护等级
IP65
工作湿度
10% ~ 95% (不凝结）
材 质
灯座：铝合金
选型指南
|
型号 |
组合形式 |
工作电流 |
接线方式 |
参考重量（kg） |
|

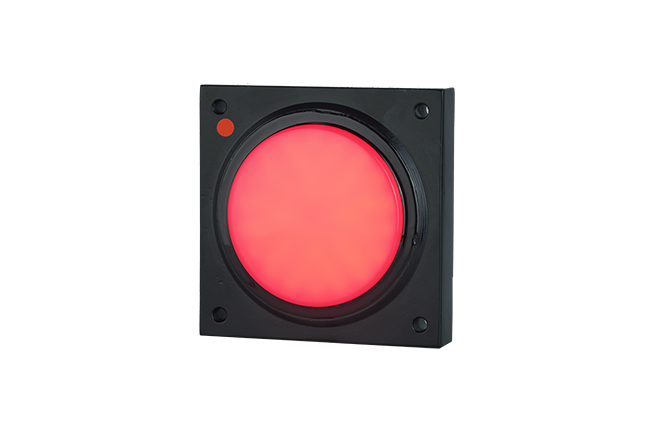

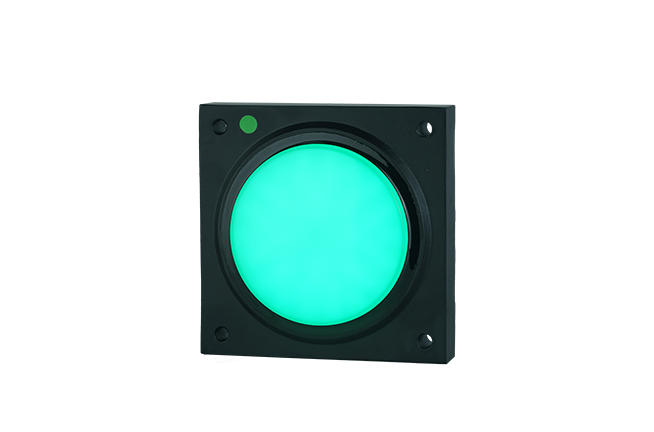

ABC-16 |
常规 |
<300mA |
1根8米三芯引线 |
1.5 |
|
ABC-16A |
带四芯插头的ABC-16 |
<300mA |
四芯插头 |
1 |
|
ABC-16B |
两个灯组合的ABC-16 |
<500mA |
2根8米三芯引线 |
3.8 |
|

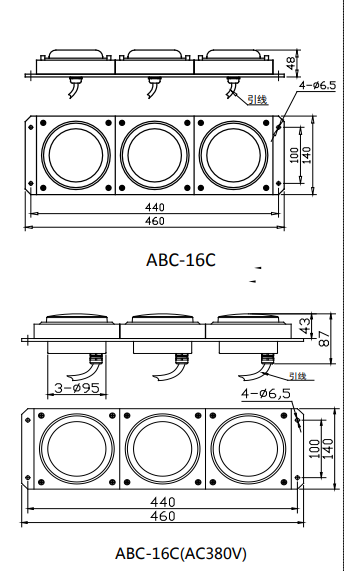

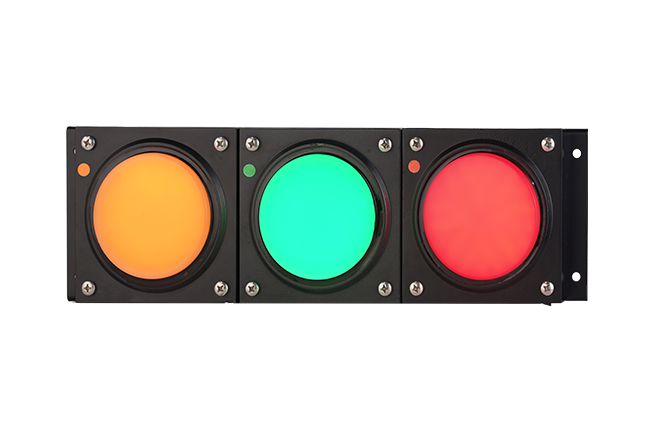

ABC-16C |
三个灯组合的ABC-16 |
<700mA |
3根8米三芯引线 |
5.7 |
|
ABC-16D |
四个灯组合的ABC-16 |
<1A |
4根8米三芯引线 |
7.6 |
|
ABC-16E |
五个灯组合的ABC-16 |
<1.2A |
5根8米三芯引线 |
9.5 |
|
ABC-16F |
带四芯插头及磨砂玻璃的ABC-16 |
<300mA |
四芯插头 |
1 |
|
ABC-16FA |
带8米引线及磨砂玻璃的ABC-16 |
<300mA |
1根8米三芯引线 |
1.5 |
• 应检查电源与灯具额定电压是否相符。

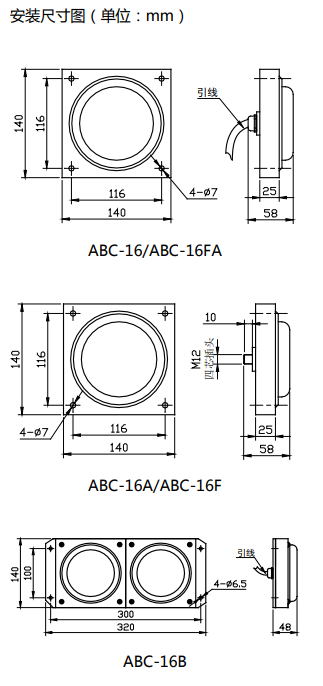

• 灯架采用 4 个 M6 的螺丝与安装面固定，安装面应平整和有足够的机械强度。
• 按照引线信号定义表，正确连接好信号电源线。
• 检查无误后，接通电源则对应指示灯亮。
接线示意图
接线定义
接线方式
接线定义
引线 三芯电缆 3X0.5mm2
红色线
黑色线
黄绿线
AC220V
L
N
〨
DC24V
DC24V+
DC24V—
插头 （正对针脚视图）
电压
DC24V
AC110V-AC240V
插头定义
1，2-NC 3-DC24V-
4-DC24V+
1-NC 2-GND 3-L 4-N
注意事项
• 产品采用 PC 材质部件（如灯罩、壳体），不能与工业酒精、香蕉水、异丙醇、四氯化碳、环已酮等 有机溶剂直接或间接接触，否则会被腐蚀开裂。
• 请仔细阅读说明书，正确使用本产品。
• 安装使用过程中切勿将电源极性接反。
• 在使用中如有其他问题请与本公司联系。
