产品展示YJGH系列刚体滑触线和低阻抗滑触电线
发布者：扬州市拓腾电气有限公司 发布时间：2019/3/4
一、概述
若在高温、高湿、高灰尘的恶劣环境下或需要高电压、大电流的供电方式，如炼钢、铸造等，采用普通的安全滑线已不能满足要求；使用轻轨（如炼钢厂、铸造厂等）进行供电，安装空间大且阻抗大，浪费严重；架设铜线（如煤码头等），存在着架线麻烦且易发生断电现象。为此，耐污染大电流的刚体滑线应运而生。根据不同的安装条件，本公司开发了两种形式的刚体滑线，即拼装式PJGH和复合式YJGH型刚体滑线。
特点：
重量轻，维修方便，安装空间小
接触性能良好，无拉弧现象
寿命长
接触电阻小
主要电气特性：
| 项目 | 指标 |
| 安装海拔高度 | ≤2000m |
| 安装等级 | Ⅲ级 |
| 周围环境温度 | -40℃～＜+150℃ |
| 周围环境湿度 | ≤95％，允许短时凝露 |
| 污染等级 | 4级 |
| 短时耐受电流 | 20倍额定电流1s |
| 化学腐蚀性能 | 耐酸碱和耐盐雾腐蚀 |
| 执行标准 | Q/320211ADZ004-1996 |
|
二、滑线选用 拼装式刚体滑线与复合式刚体滑线可相互代替，按电流大小任意选用。 滑线选用计算和校核见预备知识。 三、部件介绍及参数 因拼装式和复合式两种滑线的制作工艺和某些参数不同，分别进行介绍如下。 A 滑线主体 |
| YJGH系列刚体滑触线和低阻抗滑触电线 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
一、产品特点

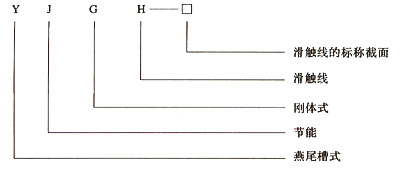

本产品由燕尾糟铜棒和高强度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合。采用高强度专用绝缘子作支撑，从而组成向各种移动设备馈电的滑触线。其滑线截面如右图所示 2.刚体滑触线的型号、规格及额定电流值。如下表

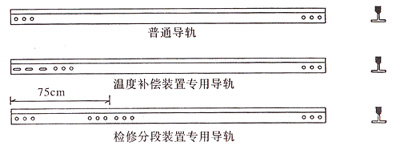

3.刚体滑触线一般情况下按6m定尺供货 4.刚体滑触线支架安装间距一般为3m 三、刚体滑触线系列配件
|
|
四、刚体滑线的连接

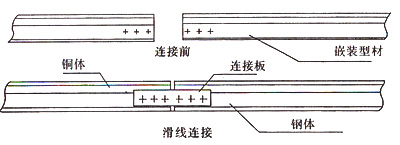

2.滑触线的连接如下图所示 连接时，将滑线两端，通过连接极板用螺丝连接。为了防止刚体因温度变化引起的膨胀，一般都加装温度补偿装置，在安装温度补偿装置时，连接处应留有间隙，间隙尺寸见下表：
预留间隙的尺寸跟安装时的环境温度有关，一般冬季安装时取高值，夏天安装时取低值。 |
|
五、滑触线的安装 1.滑触线的安装方式。一般采用上部滑触和侧面滑触2种，如下图所示。

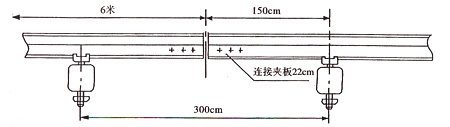

2.滑触线的安装支架一般为3米一个，特殊情况也科采取加强措施，适当缩小间距，三根滑线之间的相间距离不低于400mm，如高压馈电相间距离应适当扩大。 3.滑触线的具体安装方式，我厂将根据用户设计要求及时提供详细补充材料，现就上部滑触式通常安装顺序简述如下： (1)安装支架 原则上支架应与行车路轨垂直安装，所有支架应与行车路轨保持水平。安装间距为3m-套，为了保证刚体滑线的整体直线，要求支架安装纵向误差不得超出lcm，横向误差不超过2cm。 (2)安装绝缘子组件 将绝缘子组件固定在支架的预留间隙孔上，确保绝缘子整体直线。 (3)安装刚体滑线 首先将绝缘子组件上的压板螺丝松开，把刚体滑线放在刚体坐子上，再拧紧压板螺丝，刚 体滑线连处应放置于支架与支架的中间(见下图)

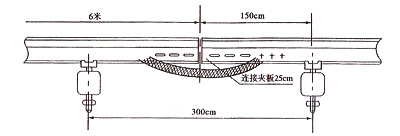

(4)连接滑线 将刚体滑线两端用连接专用夹板固定，拧紧螺丝(参考第四部分滑线连接)，保证滑线接头处平整即可，注意滑线连接夹板长度为22cm，连接后接头间隙为3-5(mm)。 (5)安装温度补偿装置 为了防止刚体温度变化引起的膨胀，一般刚体滑线都设计温度补偿装置，本厂将按设计要求特别制作。安装时将温度补偿装置连接专用夹板(长度25cm)固定于刚体滑线两端的预留间隙孔上(见图)，为了保证刚体滑线在温度变化的情况下伸缩，连接螺丝不能拧紧，并采用双螺母紧固，完成后把温度补偿装置连接电缆进行固定。
(6)分段检修隔离装置 分段检修隔离装置采用环氧树脂绝缘板组成，安装位置根据厂方要求确定，安装方法见第三部分E分段检修隔离装置。 (7)集电器安装 集电器固定支架．我厂根据现场安装情况进行现场制作，然后固定集电器，安装完毕后应将集电器压力限位片放下，以保证电刷与滑线平面压力良好（集电器出厂前已压力限位，把集电器电刷部分向上拉即可放下限位片）。 (8)辅助电缆固定夹安装 辅助电流固定夹一般应安装在滑线两侧，安装方式见第三部分（辅助电流固定夹）。 (9)供电端子安装 供电端子安装在刚体滑线的连接处，安装方式参照第三部分F上部滑触式。 用户安装如采用侧面滑触方式，本厂将随时提供详细材料加以补充说明，并派人员指导安装。 |
|
六、刚体滑触线的设计数据及计算方式 1.滑触线阻抗值在100A-100m时线路电压降值（使用电压为380V，COS为0.8时）见下表：
2.负载电流计算方法 滑触线负荷电流计算方法，过去采用2项式公式计算现介绍国外多数资料中采用的计算方式：根据起重机上安装的有可能同时运转的电动机额定电流乘以暂载系数和多台起重机的同时系数，即 负荷电流（I）＝所有工作电动机额定电流（IH）*暂载系数（FED）*同时系数（F） FED暂载率按下表确定：多台起重机同时工作系数F取0.4-0.7。
3.滑触线路的电压降问题 过去设计滑触线路时，采用最大电流来检验电压降，即从低压屏上的馈电开关到滑触线最末端，包括供电电缆在内的电压降不得超过12％，也就是滑触线和供电线路当作一个整体来考虑，在满足电压降的要求下，务使投资最少。随着近年来引进工程增多，综合国外资料，国外一般都以负荷计算电流来检验电压降，包括供电线路在内到滑触线最末端的电压降值不得超过5％。 电压降计算公式 △U=根号3*I*L*Z 或△U=根号3*I*L*(Rcosρ+Xsin) 式中：△U=电压降（V）；I=负荷计算电流（A）；R=电阻（Ω/km）；X=电感（Ω/km） Z=阻抗（Ω/km）；L=滑触线计算长度（m） 滑触线计算长度方式：设L为滑触线全长（m） 在滑触线端部供电时：L=L 在滑触线中部供电时：L=L/2 在滑触线两端端部同时供电时：L=L/4 在滑触线两端端部距L/6处供电时：L=L/6 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

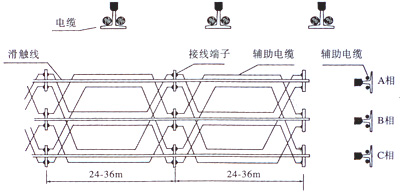

七、低阻抗滑触线 近代工业中，起重机吨位日益增大，运行距离愈来愈长，如何处理滑触线上的电压降不超过允许值的问题，需要设计过程中妥善解决。过去解决电压降过大的方法，不外乎采用：加大滑触线和供电线路的载面；增加滑触线上的供电点数；缩小三根滑触线之间的相间距离等等。但这些措施往往收效甚微或很不经济。这是因为滑触线路中的电抗值难以降低，所以首先要解决如何减少滑触线路上的电抗值着手。本厂同有关设计单位一起，研究国外资料，在刚体滑线的基础上，添加2根辅助电缆，组成低阻抗滑触线后，可使线路阻抗值成倍地降低（根据不同规格的刚体添加不同截面的电缆后，其阻抗值可以降低到原来的1/2-1/3），下图为低阻抗滑触线的简要配置图。
|
|
八、低阻抗滑触线的运行维护 滑触线在正常运行中应做定期检查，因为用电设备是每个工矿企业的主要生产工具，稍有差错就会影响工厂的生产效益。在检查滑触线时，应检查每6米一个接头处是否有松动、脱开现象。检查集电器时应检查集电器活动部位是否转动灵活，拉簧是否疲劳，电刷磨损等情况。（这些情况都会影响到滑触线的导电性能和集电器的续电性能，应及时作好调整） |
| PJGH普通型刚体滑触线和低阻抗滑触线 |
|
一、产品特点 本产品由梯形铜棒和槽钢构成。用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。 本产品又如下特点 1.运行可靠，绝不发生电源中断故障。 2.可使用于高温、高粉尘、高腐蚀气体等恶劣环境。 3.机械强度大、不易弯曲变形、能耐受强大的短路冲击电流。 4.可根据用户需要设定载流量，最大可达3000A 5.采用铜或铜铝导体，可大幅度降低导线电能损耗。 6.添加辅助电缆后，可组成低阻抗滑触线，、导线阻抗成倍降低。 7.布线可在上部或下部滑触。 |
|
二、产品型号与规格 1.刚体滑触线的规格安按梯形铜线的标称截面来定
2.刚体滑触线型号、规格及额定电流值

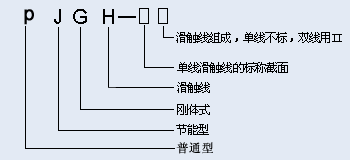

刚体滑触线一般情况下按6m定尺长度供货。 滑触线分为单线式和双线平等馈电式两种，出双线平等式以JGH-Ⅱ表示外，单线式不另加标注，其表面如下：
|
三、刚体滑触线系列配套件
|
|
四、刚体滑触线的连接 滑触线的连接如下图所示
连接时，将两段支架，通过内部的钢芯用螺栓连接，铜导体则用二块长夹板、夹紧在支架上，为了防止刚体因温度变化引起的膨胀，安装时在连接处应留有间隙，间隙的尺寸见下表：
预留间隙的尺寸跟安装时的环境温度有关，一般冬季安装时取高值，夏天安装时取低值。 |
|
五、滑触线的安装 滑触线的安装方式，一般常用的为上部滑触和下部滑触二种，也可根据用户要求，采用其它安装方式。 滑触线的安装支架一般为3m一个，特殊情况亦可采取加强措施适当扩大距离，三根滑触线之间的相间距离为400mm，如为低阻抗滑触线，相间距离可扩大到450mm。
|
|
六、刚体滑触线的设计数据及计算方式 1.滑触线阻抗值及100A-100m时的线路电压降值（使用电压为380V，COS为0.8时）
2.滑触线在短路时耐受电流值（KA） （安装支架间距为3m时）
3.刚体滑触线的绕度量（mm）
4、负荷电流计算 滑触线电压降，低阻抗滑触参照第一章YJGH刚体滑线说明 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
