DHG、DHGJ安全滑接输电装置-多极管式滑触线

发布者：扬州市拓腾电气有限公司 发布时间：2019/3/4

一、产品概述

DHG、DHGJ安全滑接输电装置（安全滑触线）是目前发达国家日益重视的一种安全、可靠、新颖的移动输电装置，是替代钢质裸滑线和电缆卷筒等供电的理想产品。 DHG、DHGJ装置是在特殊配置的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，导管内装有配合紧凑、移动灵活的集电器，能在地哦那个受电设备如起重机、电动葫芦、悬挂输送机等设备的拖动下同步移动，同时通过在集电器上配置的多极电刷在铜导轨上华东接触，将铜导轨上的电源或信号可靠地输送给移动手电设备。产品适应于输送交流660V以下，直流1000V以下，可作动力或信息传输用。

产品特点：

安全：该产品外壳防护等级可达IP23级，防雨雪冰冻、放异物触及、产品经过多种试验环境、绝缘性能的严格考核，操作、维护人员触及输电导管的外部无任何危险。可靠：该产品集电器在导管内行走，输电铜导轨嵌在导管中，所以集电器行走轨道与铜导轨相对位置恒定，集电器电刷与铜导轨始终在恒压状况下接触，保证了接触的可靠性。电刷由具有高导电性能、高耐磨性能的金属陶瓷材料制成。集电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。经济：该产品结构简单，由于以铜代钢导电，与铜质裸线相比节点15%，且大大节省材料和安装费用。方便：DHG与DHGJ装置集多极母线于一根导管中，安装简便，其固定支架、连接、悬吊装置均以标准件提供，装拆、调整、维修十分方便。

产品用途：

DHG与DHGJ滑接输电装置适用于一下场合传输电能和控制信息：电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备；移动式电动工具、照明器具、自动生产线、检测线等一切需移动受电的设施与场所。同时该产品可作滑触式母线槽用于车间、共产供电敷使用，具有提供电源机动、维护修理方便、输电可靠的特点。

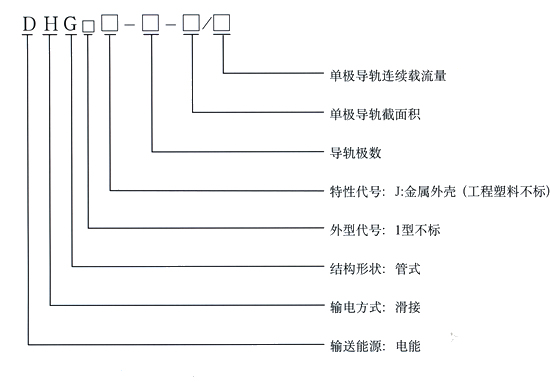

产品型号和类别：
a.输电导管：

b.集电器：

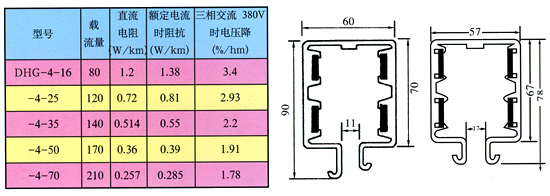

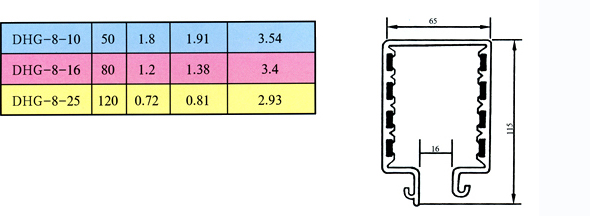

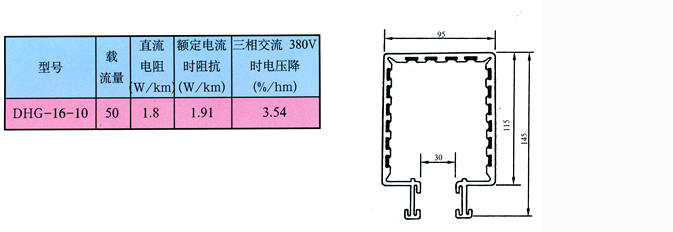

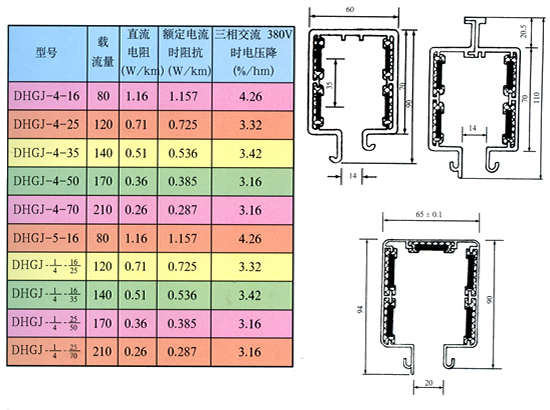

二、滑接导管界面和技术参数
A.铝合金外壳





三、主要技术指标
DHG与DHGJ使用环境：环境温度：普通型：-15℃-55℃室外应有这样设施
海拔高度≤2000m
周围空气湿度<90% 铝合金型：输电导管-40℃-85℃
安装类别Ⅲ类集电器-40℃-105℃
污染等级4级（一般导电粉尘和凝露状态）
震动与冲击：无剧烈震动或异物撞击
本产品符合：行业标准JB/T 6391

本产品经过国家质量检测部门检测，下列指标符合要求：

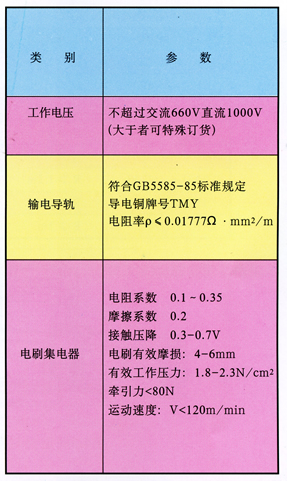

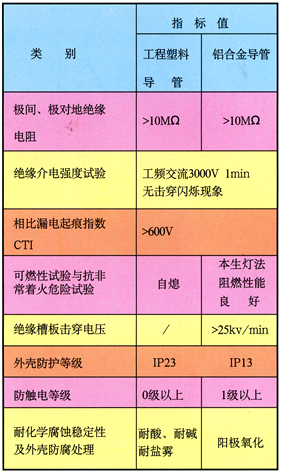

1.安全指标	2.主要性能指标与使用参数

四、产品组建介绍
1.直线型输电导管：承载电流，提供直线移动轨道（图4.1）
铝合金外壳与工程塑料外壳导管标准长度4米

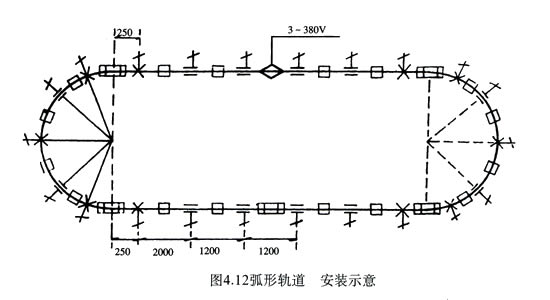

2.弧形输电导管：承载电流，提供弧形移动轨道（图4.2）

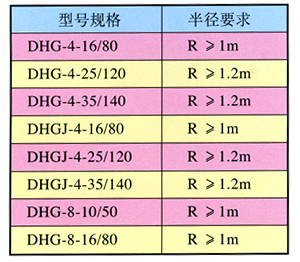

以下各种规格导管可提供弧形段：

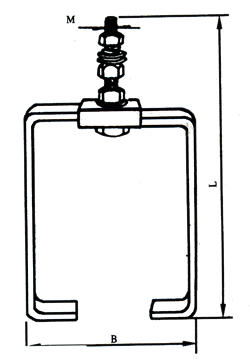

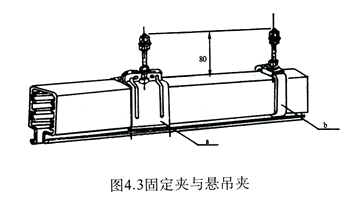

3.悬吊与固定部件（图4.3）

a.固定悬吊夹：（a）镀锌钢件，根据需要配置。去掉螺栓作DHG装置固定夹用，作固定夹用时每1.2m配置1付。
b.浮动悬吊夹：（b）镀锌钢件，根据安装使用规格要求配置，用在铝合金导管时需装加绝缘子（如图4.4）

c.连接器，每个输电导管街头1付
d.绝缘隔离板（塑料），每个接头1付
e外壳接地连线，每段导管1根
4.连接夹：导管和导管连接处作固定绝缘之用。（图4.5）
材料：工程塑料
配置：每一对导管接头处1套

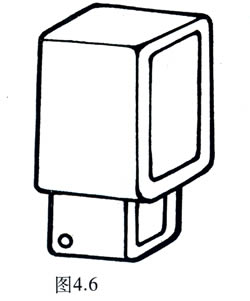

5.端帽：对导管端头封闭绝缘（图4.6）
根据需要配置

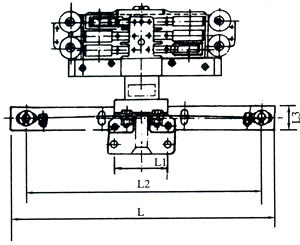

6.集电器
集电器：通过与输电导管滑动接触，将电器输送给同步移动的受点设施。（见下图）
材料：工程塑料
配置：一般采用而只集电器或根据需要配置



a.集电器导入管：引导集电器由外部进入导管（图4.8）
	1.端帽：对输电导管端部绝缘2.导入管部件根据需要选用

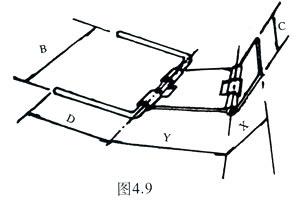

b.正交器：向集电器小车传递行走动力（图4.9）

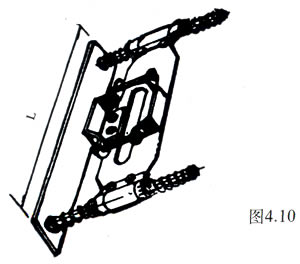

c.集电器弹簧同步器：牵引集电器由外部进入导管行走（图4.10）

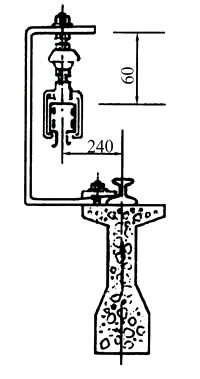

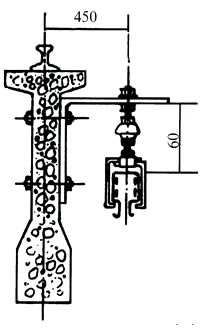

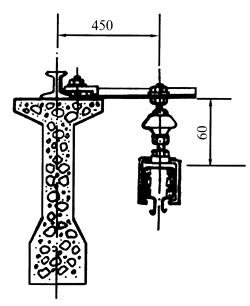

7.悬吊支架方式选用

支架1	支架2

支架3	支架4

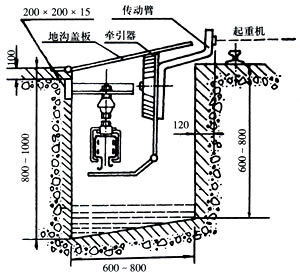

支架5	地沟支架
五.安装规程
1.安装位置选择
1.1.安装位置应靠近传动位置，靠近移动受点设施同侧。 1.2.安装位置应无剧烈震动，无异物跌路冲击，尽量远避高温热源点。 1.3.应保证人或运动物体通过无阻碍，应考虑维修的方便性。
2.悬吊支架安装方式确定
悬吊支架安装方式：根据P23选用悬吊兼具一般为1.2m，悬吊支架由本公司标准生产，特殊规格可特殊订货。
3.安装前准备工作
3.1.绘制安装示意图。


3.2.组件检查：
a.检查导管外观，不得扭曲变形，导轨街头应平直、光滑、搪锡良好、绝缘槽板应无断裂，导管槽口应大于10mm。过于狭窄，可用扁钢撬板适当撬大。
b.集电器应在刷框中伸缩自如，且有一定压力，电刷应无破损。集电器每根导管内，应移动流畅。

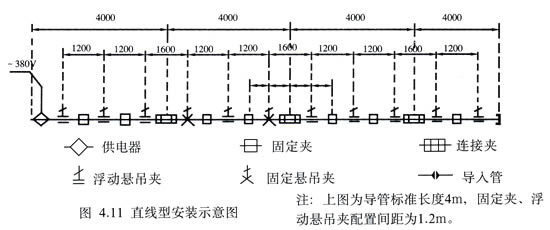

4.导管安装
4.1.根据安装示意图，将导管及热膨胀补偿段、断线段、弧形段、中间供电段等，按实际位置，顺序编号。 4.2.将浮动悬吊夹、固定悬吊夹、以规定兼具配置数量，套入导管中。 4.3.起吊安装第一根导管时，应用固定悬吊夹悬吊在支架上，以作为全线校直基准，安装完毕后，如该段不作为固定悬吊段可用浮动夹代替。 4.4.吊起的第一根导管，将固定悬吊夹安装在支架上，调整与钢轨在水平方向向上，垂直方向上的中心线平行度，要求不大于1.5/1000后，拧紧螺母，将之固定。 4.5.接着起吊安装第二根，除符合第四条要求外，保证与第一根在水平和垂直方向直线度1.5/1000。 4.6.导管连接：不同导轨采用不同连接方式，如P10所示，请用户注意不论哪种连接方式，必须在接头处装有绝缘隔离板，防止因导轨窜动，接触金属外壳。连接后，如有凸台或不平整，不光滑过渡之处，应撑开槽口，用石油、锉刀修平。 4.7.连接夹安装：导轨连接号，盖上连接夹，并拧紧螺钉，连接夹为工程塑料型。对于室外使用场所，为防止雨水由连接夹侵入，必须在外壳对接端部开始，用绝缘粘带，连续反复裹覆二层，裹覆应是往复式，不能缠绕，以保证槽口畅通无阻。 4.8.导管外壳接地，每段导管端头，都有带接线端子的接线，用螺钉将相邻接线端子连接。 4.9.端头或中间供电。本产品具有专门的供电段，供电段可根据需要，接在全线中部或端部，电缆进入接线盒时，必须保证橡胶套紧密卡紧电缆，以防止灰尘、雨水侵入。如有缝隙，必须用绝缘粘带带缠裹电缆，使之与护套有一定配合紧度。 4.10. 导管安装复检 a.全线安装完毕，端部套入端帽； b.进行全线直线度复检，对严重弯曲处，予以调整，校直。其中，导管全线与钢轨平行度为15mm，导管间直线度为15mm。 c.悬吊装置应与导管可靠夹紧，浮动悬吊不应歪斜、卡死，影响导管自由延伸。 d.测量极与极间和极与外壳间隙绝缘电阻不小于5MΩ。
5.牵引器安装
5.1.牵引器应该安装于移动受电设备最贴近导管之处，表面与导管中心距离100mm左右。 5.2.牵引器拔杆应处于水平位置，第二铰链片与第一铰链片成45°。第一铰链片可用螺栓或焊接紧固于移动设备处。拔叉应能保证全线上下40mm范围自由摆动，吸收传动误差和冲击。

5.3.集电器、供电段输入输出电缆引线，应按电工接线规范要求固定、连接。
6.通电试运行
6.1.通电前对全线进行诗词复查，确认无误后，无关人员车里现场，进入机组调试。 6.2.接通电源，接插静态通电状况，启动主电机（行走电机不动），运行10min然后启动运行走电机，慢速行驶，沿全线观察，对下述现象予以修正： a.导管等摆动较大：调整直线度或修正牵引器的灵活性，或调整牵引器安装的位置； b.集电器运行异常声响，套贵连接点未修平，重新修平。 6.3.修正后如无异常，空载全速行走，磨合1.5小时后，交付使用。弧形，拱形导管，可参考上述步骤进行。
六、安全事项
为确保安全，请用户安装时，严格做到以下几点： 1.室外雨雪、湿度较大场所，导管外壳连接处，绝缘粘带缠覆后再盖连接夹，以防止雨水侵入。 2.潮湿状态或室外使用，请用绝缘子的悬吊螺栓。 3.铝合金型外壳必须良好的接地，全线外壳保证电连续性，外壳每隔25m-30m接地一次。 4.全线安装后，测量外壳与带电体间绝缘电阻不得小于5MW，测量外壳的电连续性，将一端导轨与外壳搭接，然后另一端测量回路是否畅通，测定完毕后，拆除连接部分。 5.为防止集电器颈部磨损，对集电器颈部外包不锈钢护壳、或保护滚柱应定期检查，及时更换。 6.应检查全线有否裸露带电部分。如发现应及时处理。

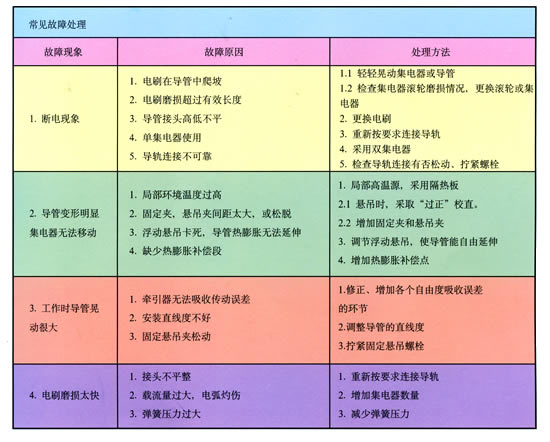

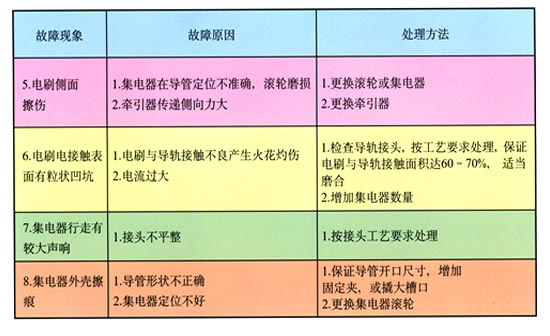

七、维护、保养和常见故障处理
1.合理选择产品规格，根据设备符合、接电持续率、环境温度、线路长度，确定规格，注意留有裕度，室外一般降低容量20%使用。 2.集电器引线较多，不得发生相间短接或错误装配现象。 3.外壳内绝缘槽板，不得锤击或猛烈撞击。 4.在每年设备保养时，对DHG装置进行以下保养工作： a.从导管端部取下集电器，接插电刷磨损有否超过有效长度刻度线并及时更换，检查颈部磨损状况。 b.检查导管，导轨街头如有松动、锈蚀应技术更换，检查悬吊夹、固定夹是否松动。 c.检查导管有否显著变形、弯曲，采用调整悬挂螺栓位置方法进行校直。如无法校直可但根更换。 d.一般导管内积尘太多，可用压缩空气吹气，或用洁净回丝擦拭。 e.集电器电刷弹簧压力应正常，一般1.8-2.3N/Cm2。 f.检查滚轮磨损状况。滚轮可保证电刷在导管中上下左右位置，滚轮磨损过多，将使电刷被擦伤或产生断电现象。
