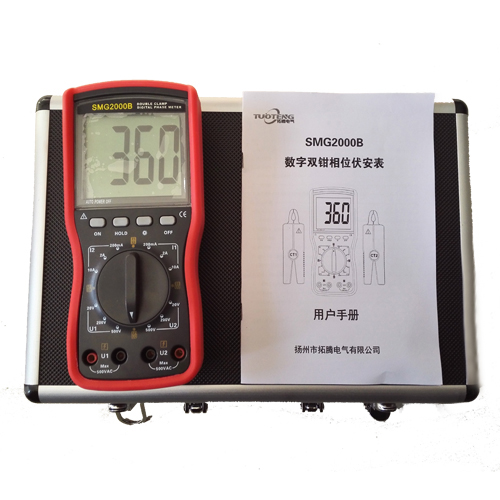

产品展示SMG2000B双钳数字相位伏安表
发布者：扬州市拓腾电气有限公司 发布时间：2017/5/31
SMG2000B双钳数字相位伏安表是我公司精心研制的又一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
SMG2000B双钳数字相位伏安表采用超大LCD显示屏，具有白屏背光，显示一目了然，尽显精美豪华外观。采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，安全可靠。
SMG2000B双钳数字相位伏安表适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
基准条件和工作条件
|
影响量 |
基准条件 |
工作条件 |
备注 |
|
环境温度 |
23℃±1℃ |
-10℃～40℃ |
|
|
环境湿度 |
40%～60% |
＜85% |
|
|
信号波形 |
正弦波 |
正弦波 |
β=0.05 |
|
信号频率 |
50HZ±1HZ |
45HZ～65HZ |
|
|
仪表工作电压 |
9V±0.1V |
9V±1V |
|
|
外电场、磁场 |
应避免 |
||
|
被测导线位置 |
被测导线处于钳口的近似几何中心位置 |
||
2．基准条件下基本误差及性能指标
|
类 别 |
量 程 |
分辨率 |
基本误差 |
|
电 压 |
20V |
0.01V |
±(0.5%量程) |
|
200V |
0.1V |
||
|
500V |
1V |
||
|
电 流 |
200mA |
0.1mA |
±(0.5%量程) |
|
2A |
1mA |
||
|
10A |
10mA |
||
|
相 位 |
0～360° |
1° |
±1° |
工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°
