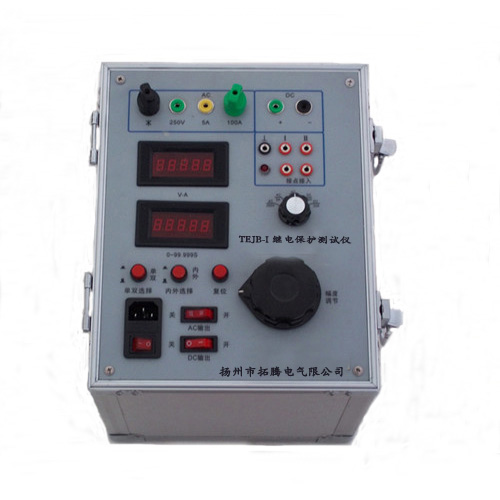

TEJB-I型继电保护测试仪

功能特点：

同时输出两路电压、电流采用0.5级数字表，交直流测量为真实有效值，适用于电压、电流、时间、中间、反时限电流继电器、信号、极化等继电器。体积小、携带方便

技术参数：

输入电源：AC220V±10% 50Hz

标称容量：1KVA（可根据要求增加容量）

输出：主回路AC 0～250V  0～500mA  0～10A  0～100A

DC 0 ～ 350A  0～10A  0～500mA

辅助回路 AC 0 ～250V DC 0～350V

测时范围：0～99.999S

外型尺寸：280mm×190mm×280mm

质量：12Kg

TEJB-Ⅱ型继电保护测试仪

全数字显示，操作方便；非常适合现场操作。对电压、电流（各种电流继电器）时间、中间（包括DZB系列）、差动等继电器的试验尤为适用。

一、主要技术指标

1.Ⅰ路输出

交流电压：0—250V（≤5A）  分辨率0.1V

交流电流：0—5A           分辨率0.01A

交流电流：0—100A         分辨率0.1A

直流电压：0—300V         分辨率0.1V

直流电流：0—20A          分辨率0.01A

2.Ⅱ路输出

交流电压：0—250V（≤2.5A）分辨率0.1V

交流电流：0—500mA        分辨率0.1mA

交流电流：0—50A          分辨率0.1A

直流电压：0—300V         分辨率0.1V

直流电流：0—10A          分辨率0.01A

3.时间测量：0—99.999S    分辨率0.001S

4.精度等级：0.5级

5.输入功率：≥1KVA

6.输入电源：AC220V±10%    50±1Hz

7.体积：340x300x300mm

8.质量：12Kg

TEJB--Ⅲ型继电保护测试仪

一主要功能

具有三相57V/100V电压输出，并同时输出最大0—100A电流，可对距离保护单元进行测试，也可对单元件继电器进行测试。

可模拟单相接地或两相短路故障。

可进行动态模拟故障。

可进行时间测量试验。

具有两路交流电流输出，可对差动继电器进行试验。

具有Ⅰ路电压或电流相对Ⅱ路电压或电流00-- 3600角度调节，满足功率方向继电器试验。

具有两路交直流电流、电压输出，满足各种中间继电器及其它继电器试验。

可对信号及执行元件试验。

二主要技术指标

1、输入：三相380V/220V+N            1KVA

2、输出：

Ⅰ路： AC  0—500.0mA

            AC  0—5.00A

            AC  0—100.0A

            AC  0—250.0V

            DC  0—350.0V

            DC  0—20.00A

Ⅱ路： AC  UAN、UBN、UCN    0—57.0V （5A）

            AC  UAB、UBC、UCA   0—100.0V（5A）

            AC  0—50.00A

            DC  0—350.0V

            DC  0—10.00A

3、Ⅰ路电压或电流相对Ⅱ路电流或电压作00-- 3600移相。

4、测量范围

电压范围：0—500V

电流范围：0—500.0mA—5.00A—50.00A—100.0A

角度范围：00-- 3600

时间范围：0—999.999S
