TEST6630A微机继电保护测试仪
发布者：扬州市拓腾电气有限公司
发布时间：2016/12/20

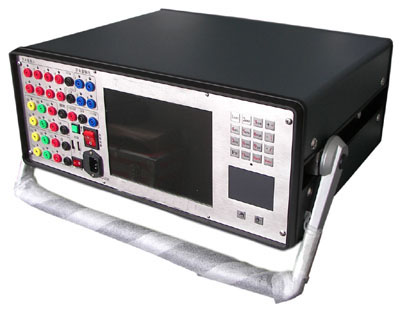

TEST6630A微机继电保护测试仪
|
|
性能特点：
|
|
1、六相电流，六相电压同时输出，电流：30A/相，电压：125V/相
2、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的最高水平，大大改善了波形质量，提高了测试仪的精度。
3、单机独立运行，内置高性能工控机，住频300~600MHZ，128M内存，12G硬盘，运行Windows Xp操作系统，面板配有高级不锈钢键盘，轨迹球鼠标8.4寸TFT真彩液晶显示器。
4、采用USB2.0接口与电脑相连，无须任何转接线，使用方便。

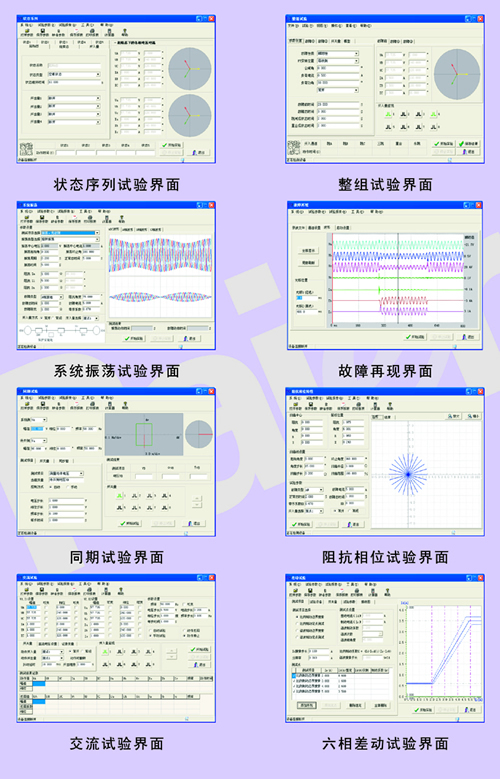

5、可对现场各种继电器，保护及安全自动装置进行定检，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验。可实时保存测试数据，显示矢量图，绘制各种特性曲线，联机打印报表等。
6、由于是六相电流，六相电压输出，可方便对备自投装设置和微机差动保护装置进行试验，使该项试验非常完美。
7、可连接笔记本电脑运行，笔记本电脑与工控机使用同一套测试软件，使用方便。
|
|
微机继电保护测试装置技术参数表
|
|
项目
|
TEST6630A
|
|
交直流电压源
|
最大电压
|
AC 6 x 125V DC 6 x 150V
|
|
最大功率
|
AC 6 x 75VA DC 6 x 100VA
|
|
分辨率
|
1mV
|
|
精度
|
0.1%-0.2%
|
|
频率
|
范围：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
谐波失真
|
≤0.1%
|
|
其他
|
幅值、频率、相位分相独立，短路、过载、畸变、失真保护、第四路电压可设置为零序电压或任意设置
|
|
交直流电流源
|
最大电流
|
AC 6 x 30A DC 6 x 20A
|
|
最大功率
|
AC 6 x 300VA DC 6 x 200VA
|
|
分辨率
|
1mA
|
|
精度
|
0.1%-0.2% 超高精度小电流
|
|
频率
|
范围：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
谐波失真
|
≤0.1%
|
|
其他
|
幅值、频率、相位分相独立，短路、过载、畸变、失真保护
|
|
辅助直流电压源
|
输出电压
|
DC110V/220V
|
|
最大功率
|
100W
|
|
开关量输入
|
通道数
|
8对
|
|
输入方式
|
空接点，DC5-250V，0.5A
|
|
其他
|
可设置防抖动时间
|
|
开关量输出
|
通道数
|
4对
|
|
输出方式
|
DCO-250V，0.5A
|
|
时间测量
|
范围：0.001-9.999.999S 精度：0.001S
|
|
谐波
|
可同时在基波电流、电压中叠加2-20次谐波，谐波含量任意设置
|
|
尺寸
|
470mm x 405mm x 185mm
|
|
重量
|
约20Kg
|
|
电源
|
AC220V ± 10%50HZ ± 10%10A
|
|
|

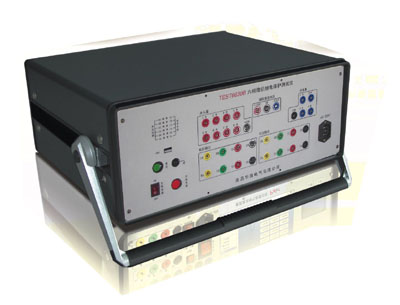

TEST6630B微机继电保护测试仪
|
性能特点：
|
|
1、六相电流，六相电压同时输出，电流：30A/相，电压：125V/相
2、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的最高水平，大大改善了波形质量，提高了测试仪的精度。
3、采用USB2.0接口与电脑相连，无须任何转接线，使用方便。
4、可对现场各种继电器，保护及安全自动装置进行定检，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验。可实时保存测试数据，显示矢量图，绘制各种特性曲线，联机打印报表等。
5、由于是六相电流，六相电压输出，可方便对备自投装设置和微机差动保护装置进行试验，使该项试验非常完美。
6、可连接笔记本电脑运行，笔记本电脑与工控机使用同一套测试软件，使用方便。
|
|
微机继电保护测试装置技术参数表
|
|
项目
|
TEST6630B
|
|
交直流电压源
|
最大电压
|
AC 6 x 125V DC 6 x 150V
|
|
最大功率
|
AC 6 x 75VA DC 6 x 100VA
|
|
分辨率
|
1mV
|
|
精度
|
0.1%-0.2%
|
|
频率
|
范围：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
谐波失真
|
≤0.1%
|
|
其他
|
幅值、频率、相位分相独立，短路、过载、畸变、失真保护、第四路电压可设置为零序电压或任意设置
|
|
交直流电流源
|
最大电流
|
AC 6 x 30A DC 6 x 20A
|
|
最大功率
|
AC 6 x 300VA DC 6 x 200VA
|
|
分辨率
|
1mA
|
|
精度
|
0.1%-0.2% 超高精度小电流
|
|
频率
|
范围：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
谐波失真
|
≤0.1%
|
|
其他
|
幅值、频率、相位分相独立，短路、过载、畸变、失真保护
|
|
辅助直流电压源
|
输出电压
|
DC110V/220V
|
|
最大功率
|
100W
|
|
开关量输入
|
通道数
|
8对
|
|
输入方式
|
空接点，DC5-250V，0.5A
|
|
其他
|
可设置防抖动时间
|
|
开关量输出
|
通道数
|
4对
|
|
输出方式
|
DCO-250V，0.5A
|
|
时间测量
|
范围：0.001-9.999.999S 精度：0.001S
|
|
谐波
|
可同时在基波电流、电压中叠加2-20次谐波，谐波含量任意设置
|
|
尺寸
|
470mm x 405mm x 185mm
|
|
重量
|
约20Kg
|
|
电源
|
AC220V ± 10%50HZ ± 10%10A
|
|
|
性能特点：
|
|
1、三相电流，四相电压同时输出，电流40A/相，电压125/相
2、主控板采用ASP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的最高水平，大大改善了波形质量，提高了测试仪的精度。
3、单机独立运行，内置高性能工控机，主频300~600MHZ，128M内存，12G硬盘，运行Windows Xp操作系统，面板配有高级不锈钢键盘，轨迹球鼠标及8.4寸TFT真彩液晶显示器。
4、采用USB2.0接口与电脑相连，无须任何转接线，使用方便。
5、可对现场各种继电器，保护及安全自动装置进行定检，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验。可实时保存测试数据，显示矢量图，绘制各种特性曲线，联机打印报表等。
6、可方便对备自投装置和微机差动保护装置进行试验，使该项试验非常完美。
7、连接笔记本或台式电脑运行，并与工控机使用同一套测试软件，使用方便。
|
|
微机继电保护测试装置技术参数表
|
|
项目
|
TEST3330A
|
|
交直流电压源
|
最大电压
|
AC 4 x 125V DC 4 x 150V
|
|
最大功率
|
AC 4 x 75VA DC 4 x 100VA
|
|
分辨率
|
1mV
|
|
精度
|
0.1%-0.2%
|
|
频率
|
范围：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
谐波失真
|
≤0.1%
|
|
其他
|
幅值、频率、相位分相独立，短路、过载、畸变、失真保护、第四路电压可设置为零序电压或任意设置
|
|
交直流电流源
|
最大电流
|
AC 3 x 40A DC 3 x 20A
|
|
最大功率
|
AC 3 x 300VA DC 3 x 200VA
|
|
分辨率
|
1mA
|
|
精度
|
0.1%-0.2% 超高精度小电流
|
|
频率
|
范围：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
谐波失真
|
≤0.1%
|
|
其他
|
幅值、频率、相位分相独立，短路、过载、畸变、失真保护
|
|
辅助直流电压源
|
输出电压
|
DC110V/220V
|
|
最大功率
|
100W
|
|
开关量输入
|
通道数
|
8对
|
|
输入方式
|
空接点，DC5-250V，0.5A
|
|
其他
|
可设置防抖动时间
|
|
开关量输出
|
通道数
|
4对
|
|
输出方式
|
DCO-250V，0.5A
|
|
时间测量
|
范围：0.001-9.999.999S 精度：0.001S
|
|
谐波
|
可同时在基波电流、电压中叠加2-20次谐波，谐波含量任意设置
|
|
尺寸
|
450mm x 400mm x 185mm
|
|
重量
|
约16Kg
|
|
电源
|
AC220V ± 10%50HZ ± 10%10A
|
|
|
性能特点：
|
|
1、三相电流，四相电压同时输出，电流40A/相，电压125/相
2、主控板采用ASP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，为国内测试仪中的最高水平，大大改善了波形质量，提高了测试仪的精度。
3、采用USB2.0接口与电脑相连，无须任何转接线，使用方便。
4、可对现场各种继电器，保护及安全自动装置进行定检，并可模拟各种复杂瞬时性，永久性，转换性故障进行整组试验。可实时保存测试数据，显示矢量图，绘制各种特性曲线，联机打印报表等。
5、可方便对备自投装置和微机差动保护装置进行试验，使该项试验非常完美。
6、连接笔记本或台式电脑运行，使用方便。
|
|
微机继电保护测试装置技术参数表
|
|
项目
|

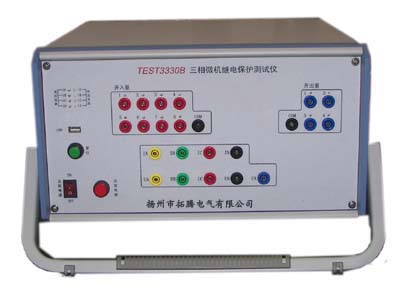

TEST3330B
|
|
交直流电压源
|
最大电压
|
AC 4 x 125V DC 4 x 150V
|
|
最大功率
|
AC 4 x 75VA DC 4 x 100VA
|
|
分辨率
|
1mV
|
|
精度
|
0.1%-0.2%
|
|
频率
|
范围：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
谐波失真
|
≤0.1%
|
|
其他
|
幅值、频率、相位分相独立，短路、过载、畸变、失真保护、第四路电压可设置为零序电压或任意设置
|
|
交直流电流源
|
最大电流
|
AC 3 x 40A DC 3 x 20A
|
|
最大功率
|
AC 3 x 300VA DC 3 x 200VA
|
|
分辨率
|
1mA
|
|
精度
|
0.1%-0.2% 超高精度小电流
|
|
频率
|
范围：0-1000HZ 精度：0.001HZ
|
|
相位
|
精度：0.1度
|
|
谐波失真
|
≤0.1%
|
|
其他
|
幅值、频率、相位分相独立，短路、过载、畸变、失真保护
|
|
辅助直流电压源
|
输出电压
|
DC110V/220V
|
|
最大功率
|
100W
|
|
开关量输入
|
通道数
|
8对
|
|
输入方式
|
空接点，DC5-250V，0.5A
|
|
其他
|
可设置防抖动时间
|
|
开关量输出
|
通道数
|
4对
|
|
输出方式
|
DCO-250V，0.5A
|
|
时间测量
|
范围：0.001-9.999.999S 精度：0.001S
|
|
谐波
|
可同时在基波电流、电压中叠加2-20次谐波，谐波含量任意设置
|
|
尺寸
|
450mm x 400mm x 185mm
|
|
重量
|
约16Kg
|
|
电源
|
AC220V ± 10%50HZ ± 10%10A
|
|
