产品展示TEDWR系列接地阻抗测试仪
发布者：扬州市拓腾电气有限公司 发布时间：2016/9/30接地阻抗测试仪（产品别称：接地电阻测试仪、大地网接地电阻测试仪、大地网测试仪、大地网接地阻抗测试仪、地阻仪、地网接地电阻测试仪、地桩式接地电阻测试仪）
一、用途
|
项目 |
型 号 |
|||
|

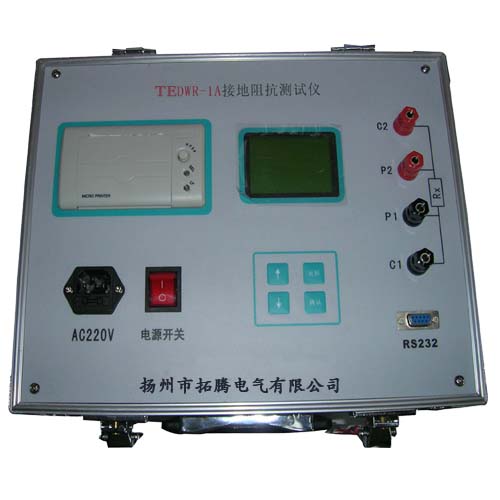

TEDWR-1A |

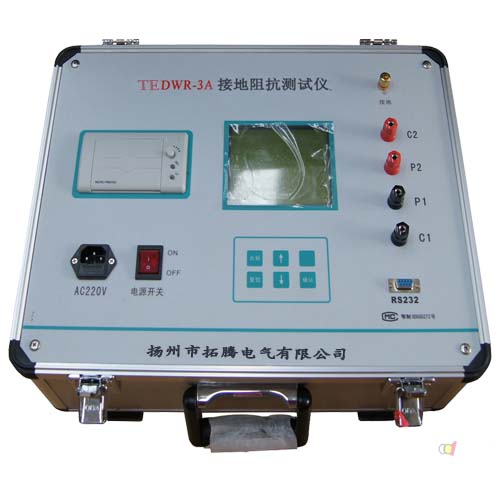

TEDWR-3A |

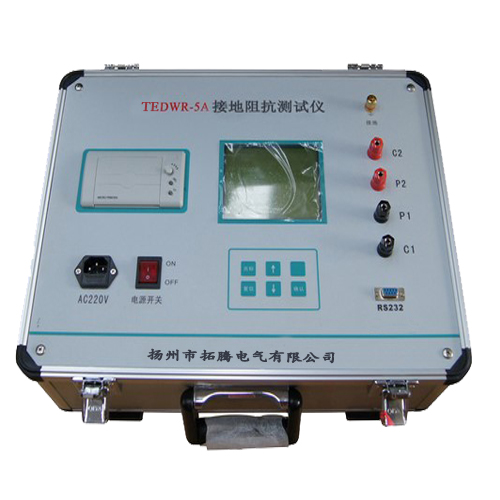

TEDWR-5A |

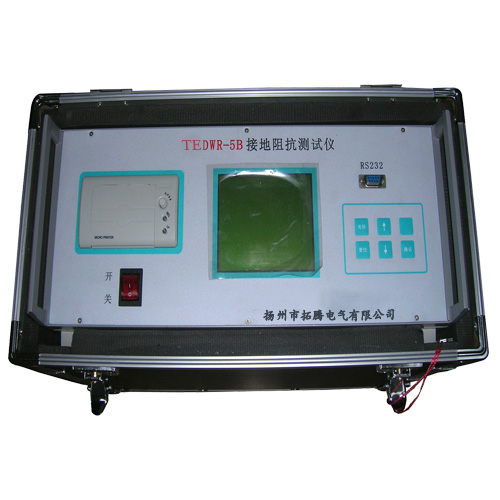

TEDWR-5B |
|
|
阻抗测量范围 |
0～200Ω |
|||
|
分辨率 |
0.001Ω |
|||
|
测量误差 |
±（读数×1％+0.002Ω） |
±（读数×1％+0.001Ω） |
||
|
抗地电压干扰能力 |
15V工频干扰电压带来的误差不大于0.002Ω（测试电流不小于1A时） |
20V工频干扰电压带来的误差不大于0.002Ω（测试电流不小于2A时） |
30V工频干扰电压带来的误差不大于0.002Ω（测试电流不小于3A时） |
50V工频干扰电压带来的误差不大于0.002Ω（测试电流不小于3A时） |
|
测试电流波形 |
正弦波 |
|||
|
测试电流频率 |
45Hz、55Hz双频 |
|||
|
最大输出电流 |
1A |
3A |
5A |
5A |
|
最大输出电压 |
100V |
200V |
400V |
|
|
测量线要求 |
电流线铜芯截面积≥1.0mm2 |
电流线铜芯截面积≥1.5mm2 |
电流线铜芯截面积≥4.0mm2 |
|
|
电压线铜芯截面积≥0.2mm2 |
电压线铜芯截面积≥0.2mm2 |
电压线铜芯截面积≥2.5mm2 |
||
|
供电电源 |
AC220V±10％，50Hz |
|||
|
使用环境 |
温度：-10℃～40℃；相对湿度：<90% |
|||
|
外形尺寸 |
330×260×210 |
440×350×310 |
||
|
仪器重量 |
8.5kg |
9kg |
10.5kg |
12KG |
|
|
|
|
