MT系列携带型短路接地线
发布者:扬州市拓腾电气有限公司
发布时间:2016/5/3
MT系列携带性短路接地线
本公司生产的MT系列携带型短路接地线各项性能指标符合DL/T879-2004技术标准,并经国家电力安全工器具质量监督检验测试中心合格批准入网推广。

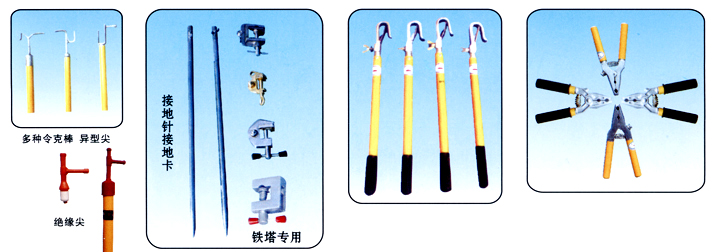

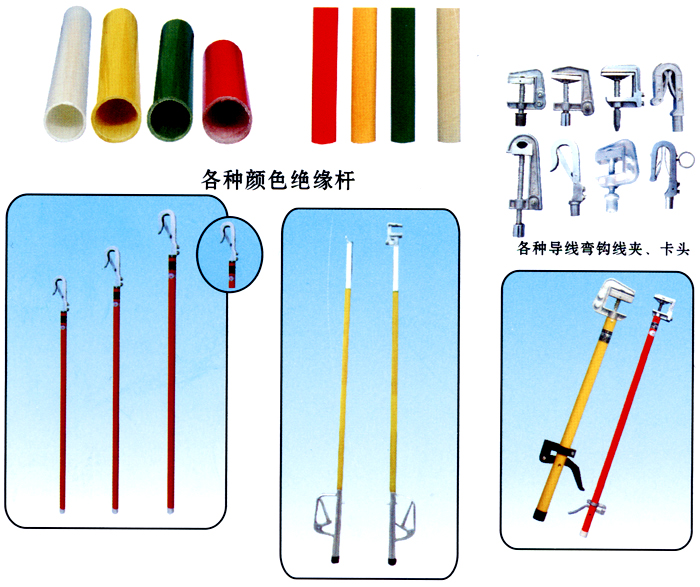

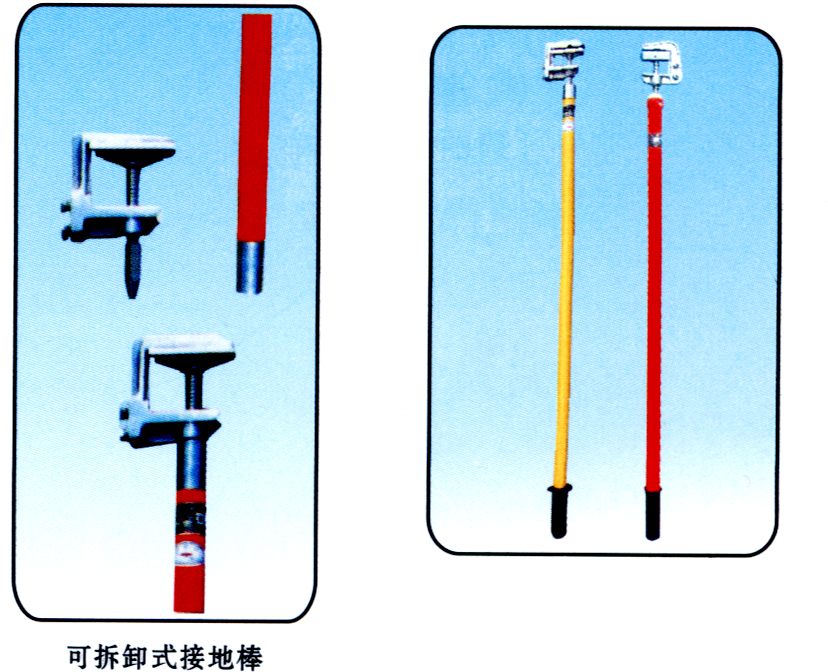

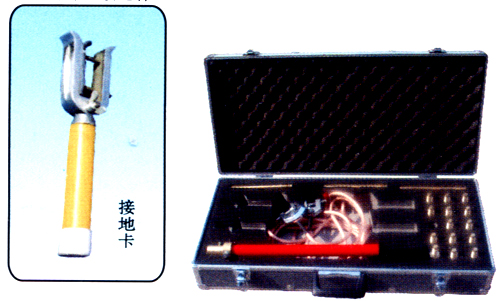

产品主要部分件同异线弯钩线夹或点排平口线夹,跨接短接地线尾线接线鼻,汇流管,接地瑞线夹或防误闭锁夹头,接地钢钎以及接地操作棒等组成。
线夹用优质熟铜(或热铝)压缩表面抛光与线鼻紧固连接,异线是《携带新短路接地线》的重要自组成部分:接地操作棒采用机械强度,绝缘性能俱佳的进口玻璃纤维环氧树脂管按型式需求进行配制。MT系列携带短路接地线分为分相式和组合式两种。适用电压:220v,6kv,10kv,27kv,35kv,66kv,110kv,220kv,330kv,500kv等。适用于发电厂,供电,电讯,铁路,地铁等变电用户及施工单位,同时可按要求定制特殊规格接地线。
|
|
异线卡头型号
|
名称
|
配软铜线规格
|
接地棒
|
接地端
|
适用范围
|
MT-1
|
双舌压紧式
|
25mm2
35mm2
50mm2
|
1m
1.5m
2节2m
2节3m
|
地接针 或
地接卡
|
10v-
500kv
|
|
|
异线卡头号
|
名称
|
配软铜线规格
|
接地棒
|
接地端
|
适用范围
|
MT-2
|
双舌压紧式
|
16mm2
25mm2
35mm2
50mm2
|
0.5m2节2m
1m2节3m
1.5m3节4m
|
地接针 或
地接卡
|
0.4kv-
500kv
|
|
异线卡头号
|
名称
|
配软铜线规格
|
接地棒
|
接地端
|
适用范围
|
MT-3
|
螺旋压紧式
|
25mm2
35mm2
50mm2
|
1mm
1.5m
2节2m
2节3m
|
地接针 或
地接卡
|
10kv-
500kv
|
|
|
|
异线卡头号
|
名称
|
配软铜线规格
|
接地棒
|
接地端
|
适用范围
|
MT-4
|
单舌压紧式
|
16mm2
25mm2
35mm2
50mm2
|
1mm
1.5m
2节2m
2节3m
|
地接针 或
地接卡
|
0.4kv-
500kv
|
|
异线卡头号
|
名称
|
配软铜线规格
|
接地棒
|
接地端
|
适用范围
|
MT-5
|
手握平口弹簧紧式
|
10mm2
16mm2
25mm2
35mm2
|
0.3m 1mm
0.5m 1.5m
0.7m 1.5m
.
|
地接针 或
地接卡
|
220v-
200kv
|
|
|
|
|
异线卡头号
|
名称
|
配软铜线规格
|
接地棒
|
接地端
|
适用范围
|
MT-6
|
平口螺旋紧式
|
10mm2
16mm2
25mm2
35mm2
|
0.3m
0.5m
1mm
1.5m
|
地接针 或
地接卡
|
0.4kv-
200kv
|
|
|
|
|
|
|
异线卡头号
|
名称
|
配软铜线规格
|
接地棒
|
接地端
|
适用范围
|
MT-8
|
小单螺旋式
|
10mm2
16mm2
25mm2
35mm2
|
0.25m
0.3m
0.5mm
0.7m
|
地接针 或
地接卡
|
200kv-
35kv
|
|
异线卡头号
|
名称
|
配软铜线规格
|
接地棒
|
接地端
|
适用范围
|
MT-7
|
手握夹嵌式
|
10mm2
16mm2
25mm2
35mm2
|
0.12m
0.15m
25mm
|
地接针 或
地接卡
|
200kv-
35kv
|
|
|
使用维护:
使用携带型短路接地线前,应先验电确认一停电,在设备上确认无电压后进行。现将接地线夹连接在接地网或偏见上,然后用接地操作棒分别将异线端线类拧紧在设备异线上。拆除短路接地线时,顺序正好与上述相反
装设的短接地线,它和带点设备距离,考虑到接地线摆的影响,其安全距离应不小于《电力安全工作规律》新规定的数值。
严禁不用线夹而用缠绕的方法进行接地短路。
悬挂点如有接地点,应用接地线夹用铜棒做接地连接;如无固接地点可利用;则可用临时接地点,接地及埋入地下深度应不小于0.6m
携带型短路接地线应善保管。每次使用前,均应仔细检查其是否完好,软铜线无裸露,螺母不松脱,否则不得使用。
携带型路接地线检验周期为每五年一次,检验项目同出厂检验。经检验合格的携带型短路接地线在经受路后,应根据经受短路电流大小和外观检验判断,一般应予报废。
|
(1)平口螺旋式接地线(JDX-NL)

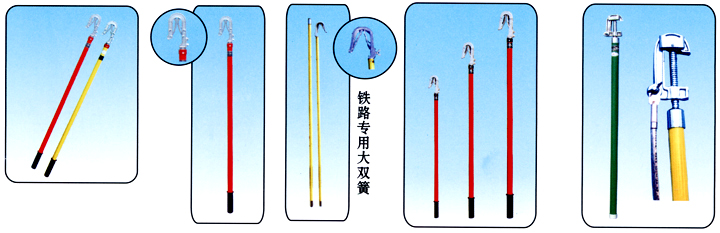

(2)双簧挂钩式接地线(JDX-WS)
(3)单簧挂钩式接地线(JDX-WD)
(4)手握式接地线(JDX-NS)
(5)圆口螺旋压紧式(猴头式)接地线(JDX-WL)
