产品展示> 高压拉闸杆
发布者：扬州市拓腾电气有限公司 发布时间：2016/4/30选型规格表
|
序号 |
规格型号 |
耐压等级 |
杆颜色可选 |
操作杆头金属、绝缘可选 |
|
01 |
2节3米 |
10-35kV |
红、黄、蓝、绿、紫、白、黑 |
上字型、T型、H型 |
|
02 |
2节4米 |
10-35kV |
红、黄、蓝、绿、紫、白、黑 |
上字型、T型、H型 |
|
03 |
3节3米 |
10-35kV |
红、黄、蓝、绿、紫、白、黑 |
上字型、T型、H型 |
|
04 |
3节4米 |
10-110kV |
红、黄、蓝、绿、紫、白、黑 |
上字型、T型、H型 |
|
05 |
3节4.5米 |
10-220kV |
红、黄、蓝、绿、紫、白、黑 |
上字型、T型、H型 |
|
06 |
3节5米 |
10-220kV |
红、黄、蓝、绿、紫、白、黑 |
上字型、T型、H型 |
绝缘操作杆技术指标
一、概述：
RL系列绝缘操作杆利用现代工艺制作，具有防潮，绝缘性能好，机械强度大使用轻便等优点。整体由操作头、绝缘杆、金属连接件、握手部分组成，用于短时间对带电体设备进行操作的绝缘工具，如接通或断开高压隔离开关，跌落式断路器等。
二、使用环境条件：1、海拔高度：≤1500m；2、最高环境温度：+55℃；
3、最低环境温度：—25℃
4、按气候条件可分为全天候式（防雨式）绝缘操作杆和非全天候式绝缘操作杆，非全天候式绝缘操作杆禁止在雨雪天气作业时使用。
二、一般要求：
1、有出厂铭牌（制造厂名及商标、型号，制造年月）
2、有出厂合格证标签和使用说明书。
3、有出厂试验报告和型式试验报告。
4、有统一、清晰的出厂编号。
5、外表美观大方，无裂纹，无破损，无污渍（颜色可根据云南电网公司需求定制）
6、所有标志耐久、耐腐蚀。
7、所有产品符合国家标准或国家有关劳动保护用品方面的法律、行政法规、规章和强制性标准的有关要求，质量与样品质量相符。
8、所有产品符合《国家电网公司电力安全工作规程》、《国家电网公司电力安全工器具管理规定（试行）》有关要求。
9、验收按国标GB/T 1033.1-2008 塑料 非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法
GB/T 1034-2008 塑料 吸水性的测定
GB/T 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法
GB/T 2900.55-2002 电工术语 带电作业
GB 13398-2008 带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒
GB/T 14286-2008 带电作业工具设备术语
DL 408-91 电业安全工作规程（发电厂和变电所电气部分）
DL 409-91 电业安全工作规程（电力线路部分）
DL/T 976-2005 带电作业工具、装置和设备预防性试验规程标准执行。
10、能按合同要求按时送达指定地点。
三、技术要求：
1、产品符合原厂质量检测标准和国家标准GB13398—2008《带电作业用绝缘杆通用技术条件》。DL 408-91 电业安全工作规程（发电厂和变电所电气部分）
2、绝缘杆采用环氧树脂等合成材料制成，合成材料可用无机或人造纤维加强，其密度不应小于1.75g/cm3，吸水率不大于0.15%，50Hz介质损耗角正切不大于0.01，表面光滑，无气泡、皱纹或裂开，壁厚符合操作强度的要求，内外表面及端部进行防潮处理。
3、空心管端口处有堵头，杆与杆之间采用插销式或螺纹接口式联接，金属与节杆之间的固定销采用金属杆穿芯连接并牢固可靠。接地操作棒的每节上均应有电压等级及节号的永久标识（如500kV第一节，500kV第二节，…）第一节上还应标明耐受额定电压长度（如耐受额定电压长度：大于4.1米）。最小尺寸符合接地设备和导线的额定电压下安全作业的要求选择，握手部分和工作部分交接处应有明显护环或标记，接地操作杆的尺寸、绝缘性能符合要求
4、全天候式操作杆配有防雨罩（绝缘子式硅橡胶环），以便在雨、雾、雪等潮湿天气可以正常操作。
5、操作金属头能满足各电压等级设备操作的强度和结构要求，可分为H型和T型拉闸杆头，根据不同环境还可分为绝缘拉闸头和金属拉闸头，一般长度不超过10cm以避免由于过长在操作过程中造成相间短路或接地短路。拉闸头可按图纸式样加工制作。

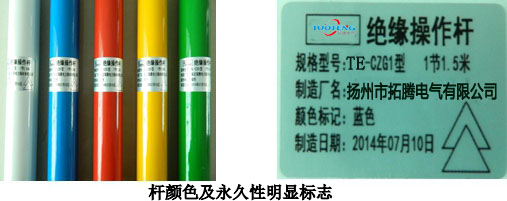

6、绝缘操作杆各节杆之间的伸缩灵活、可靠、无卡阻现象，节杆之间的配合间隙满足使用中移动和锁止要求。每套绝缘杆本体还应有永久性的明显标志（所有标识不影响产品特性）
：绝缘操作杆的名称规格、制造厂名、颜色标记、制造日期、带电作业双三角形符号。
7、用肉眼和手摸从外观进行检查。绝缘操作杆应光滑，绝缘部分应无气泡、皱纹、裂纹、绝缘层脱裂、严重的机械或电灼伤痕，玻璃纤维布与树脂间粘接完好不得开胶，固定连接部分应无松动、锈蚀和断裂等现象，杆段间连接牢固。握手的手持部分护套与绝缘杆连接紧密、无破损、不产生相对的滑动或转动。
8、绝缘操作杆颜色按云南电网公司要求制作（10kV绿色、35kV黄色、110kV红色、220kV蓝色、500kV白色），通过区分颜色来分辨绝缘杆电压等级及长度，方便操作人员使用。
表1：外径及配置要求
|
绝缘杆长度 |
1.8米 |
1.5米 |
1.2米 |
1.0米 |
0.5米 |
1.2米 |
1.0米 |
|
绝缘杆外径 |
Φ32mm |
Φ32mm |
Φ32mm |
Φ32mm |
Φ32mm |
Φ32mm |
Φ32mm |
|
配置 |
不带防雨罩 |
含防雨罩 |
|||||
表2：颜色要求
|
10kV |
绿色 |
|
35kV |
黄色 |
|
110kV |
红色 |
|
220kV |
蓝色 |
|
500kV |
白色 |
表3：绝缘操作杆长度的要求
|
电压等级（kV） |
最短有效绝缘长度（m） |
杆头长度（m） |
握手部分长度（m） |
|
10 |
0.70 |
≤0.10 |
≥0.60 |
|
35 |
0.90 |
≤0.10 |
≥0.60 |
|
110 |
1.30 |
≤0.10 |
≥0.70 |
|
220 |
2.10 |
≤0.10 |
≥0.90 |
|
500(DC) |
3.50 |
≤0.10 |
≥1.00 |
|
500 |
4.00 |
≤0.10 |
≥1.00 |
|
800(DC) |
6.90 |
≤0.10 |
≥1.00 |

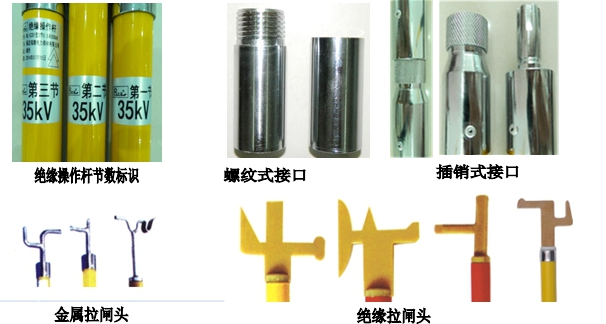

图例1：
三、电气性能要求：
1．受潮前、后的电气特性
制造绝缘操作杆的杆材应进行300mm长试品的1min工频耐压试验，包括受潮前和受潮后的试验。试品在100kV工频电压下的泄漏电流应符合表4的规定。
表4 试品工频耐压试验及泄漏电流允许值
|
标称外径（mm） |
试品电极间 距离（mm） |
1min工频 耐压试验 （kV） |
泄漏电流（µA） |
||
|
受潮前 |
受潮后 |
||||
|
不大于≯ |
|||||
|
实心棒 |
30以下 |
300 |
100 |
10 |
30 |
|
30 |
15 |
35 |
|||
|
管材 |
30及以下 |
10 |
30 |
||
|
32～70 |
15 |
40 |
|||
|
注：试验中记录最大电流 |
|||||
2．湿态绝缘性能
制造绝缘操作杆的杆材应进行1200mm长试品的的淋雨试验。淋雨试验条件见GB 13398-2008中5.5.2 条的规定。对试品施加工频电压100kV（有效值），加压时间持续1h，应满足无滑闪、无火花或击穿，表面无可见漏电腐蚀痕迹，无可察觉的温升等要求。
3．工频耐压性能
制造绝缘操作杆的杆材应能耐受相隔300mm的两电极间1min工频电压试验。试品在100kV工频电压下应满足无滑闪、无火花或击穿，表面无可见漏电腐蚀痕迹，无可察觉的温升等要求。
（四）机械性能要求
1．抗弯特性
制造绝缘操作杆的杆材试品应满足附录中表D.1的Fd、f、Fr值。
2．抗扭特性
制造绝缘操作杆的杆材试品应满足附录中表D.2的Cd、αd 、Cr值。
3．径向挤压特性
制造绝缘操作杆的杆材试品应满足附录中表D.3的Fd、Fr值。
4．轴向挤压特性
制造绝缘操作杆的杆材应满足表4所规定的λ-Ψ值。
表4 杆材轴向压力特性的λ-Ψ值
|
细长比λ |
40 |
60 |
80 |
100 |
120 |
|
压力折减系数Ψ |
0.98 |
0.59 |
0.33 |
0.20 |
0.143 |
|
注：λ=L/ r0；L——杆材长度，单位mm；r0——惯性半径，单位mm。 |
|||||
5．制造绝缘操作杆的杆材试品在进行过4000次弯曲循环后，不借助放大装置而用目测检查时，试品应无任何损伤的痕迹，也不应有任何永久变形。在经过4000次弯曲循环试验后，这批试品应还能通过受潮前后的绝缘试验。
四、其它要求
1、绝缘杆用防潮的塑料袋或其它防潮材料包装，产品与产品之间应垫纸，整个包装应牢固，包装袋表面有明显的“防潮”、“防雨”、“严防碰撞”等字样。
2、包装箱有如下标志：制造厂名，绝缘杆的数量和重量，出厂试验的合格证；出厂日期。
五、使用说明与定期试验：
1、为保证人身和设备的安全，接地操作杆必须根据电业安全工作规程规定的期限，定期进行预防性试验。
2、预防性试验前，应先进行外观检查，当发现绝缘杆有裂纹等明显缺陷时，不宜进行预防性试验，应及时送交修理或更换。
3、接地操作杆试验前应对绝缘杆的表面作清擦处理，然后按预防性试验标准进行耐压试验，以杆体无发热、闪络及击穿现象为合格。
