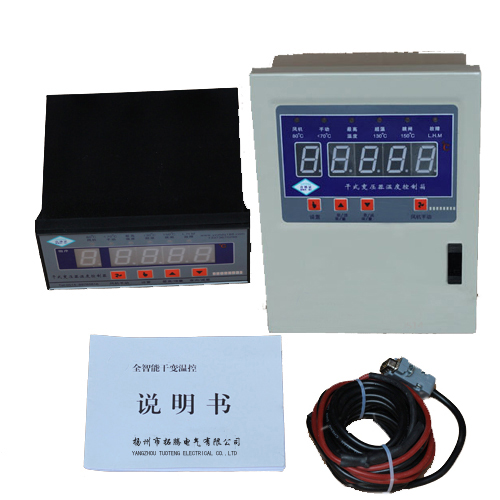

全智能干变温控说明书

一、概述

拓腾电气系列干式变压器温控器采用美国著名品牌MICROCHIP公司的单片机并结合I²C调整与存储技术设计生产的新一代高品质智能仪器，其结构合理，性能稳定，操作简单，安装方便，是干式变压器冷却系统必不可少的重要的保护装置。本产品符合JB/T7631-2005《变压器用电子温控器》标准和EIC61000-4:1995标准。

二、技术参数

▲    环境温度-20℃—+55℃，相对湿度≤90%

▲    工作电压220VAC(±10%，50-60HZ)         ▲测量范围：-20℃—200℃

▲    测量精度0.5%FS±1个字                   ▲分辨力0.1℃

▲    风机输出容量10A/250VAC                  ▲控制输出容量10A/250VAC

▲    功耗≤8W

▲    生产标准JB/T7631-2005(变压器用电子温控器)

▲    外形尺寸：            BWD3K130系列：80×160     78×154（开孔尺寸）----塑壳

                         BWDK2606系列：260×200    230×180（开孔尺寸）--铁壳

                         大温控箱系列：320×260×66--------------------------铁壳

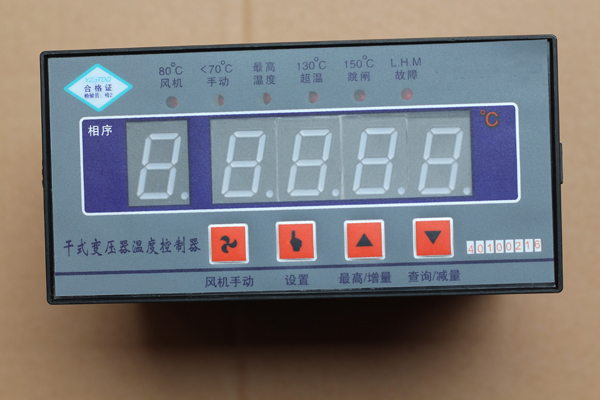

干式变压器用温控仪 正视图（塑料壳）

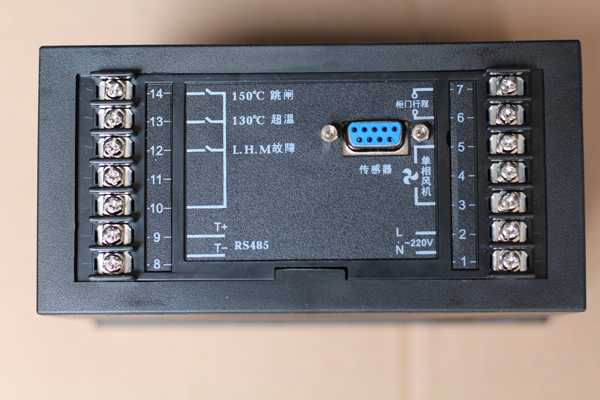

干式变压器用温控仪背面接线图（塑料壳）

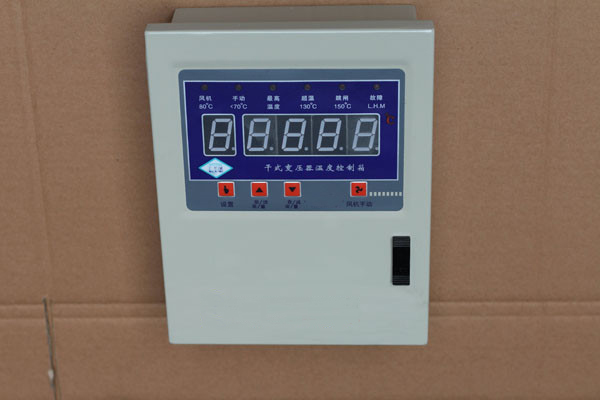

干式变压器用温控仪 正视图 （铁壳）

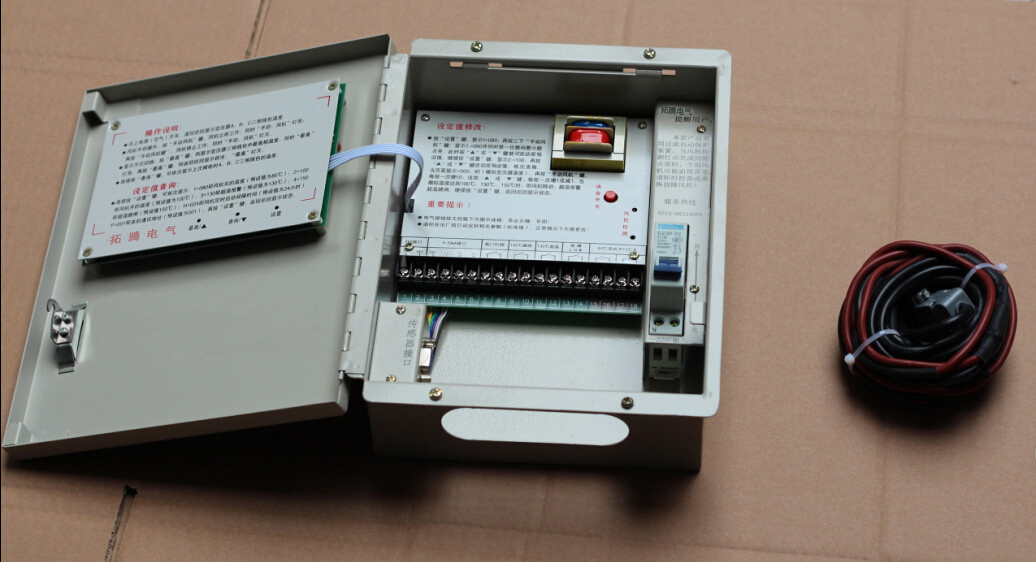

干式变压器用温控仪内部结构图（铁壳）

三、主要功能及操作方法

1.最高相切换功能：

当温控器正常巡回显示三相温度时，按下“▲”键，即显示三相中最高相温度，同时面板上“最高”灯亮，再按一下“▲”键，“最高”灯灭，返回正常巡回显示状态。

2.风机手动控制功能：

  当三相中的最高相温度低于设定的关风机温度时，按一下“手动风机”键，风机运转，面板上“手动”灯亮，“风机”灯亮，再按一下“手动风机”键，风机停止运转，同时“手动”灯灭，“风机”灯灭，此功能可作为检测风机的运行质态。

3.风机自动启、停功能：

  当三相中的最高相温度达到设定的开风机温度时，风机运行，同时面板上“风机”灯亮。冷却一段时间后，当三相中的最高相温度降到设定的关风机温度时，风机停止运行，同时“风机”灯灭。另外还具有风机自动定时启动功能（1-256小时任意设置，当设置000时，表示该功能被取消），自动启动时，风机运行时间约2分钟。

4.超温报警功能：

当三相中的最高相温度达到设定的超温报警温度时，面板上“超温”灯亮，主控板上的蜂鸣器报警，同时通过主控板上的端子输出开关信号—即超温信号。

5.超高温跳闸功能：

    当三相中的最高相温度达到设定的超高温跳闸温度时，面板上“跳闸”灯亮，主控板上的蜂鸣器报警，同时，通过主控板上的端子输出开关信号—即跳闸信号。（注为防止偶然因素引起的误跳闸，特将跳闸信号延时5秒）。

6.故障检测功能：

    当传感器三相中有一相或两相短路（显示L）或开路（显示H）时，面板上“故障”灯亮，主控板上的蜂鸣器报警，同时通过主板上的端子输出开关信号—即故障信号；当传感器三相全部短路（三相均显示L）或全部开路（三相均显示H）时，风机强行启动，面板上的“故障”灯亮，主控板上的蜂鸣器报警，同时通过主控板上的端子输出开关信号号—即故障信号；当干式变压器保护箱的柜门被打开时，面板上的“故障”灯亮，主控板上的蜂鸣器报警，同时，通过主控板上的端子输出开关信号 即故障信号（注：主控板上柜门行程的输入时通过柜门上的行程开关或按压开关连接的）。

7.参数查阅功能：

   连续按“设置”键，可依次显示1=080即风机关的温度（预设值为80℃），2=100即风机开的温度（预设值为100℃）；3=130即超温报警（预设值为130℃）；4=150即超温跳闸（预设值为150℃）；H=024即风机定时起动间隔时间（预设值为24小时）；P=001即本机通讯地址（预设值为001；再按“设置”键，返回巡回显示状态。

8.参数修改功能：

   按“设置”键，显示1=080，再按三下“手动风机”键，显示1=080并同时第一位数码管小数点，此时按“▲”或“▼”键可改动原预设值；继续按“设置”键，显示2=100，再按“▲”或“▼”键改动原预设值；依次类推……当页面显示=000时，（模拟变压器温度）再按“手动风机”键，每按一次增10，或按“▲”或“▼”每按一次增1或减1，当模拟温度达到100、130、150时，即风机转动、超温报警、超温跳闸；继续按“设置”键，返回巡回显示状态。（注：修改参数时，温控自动保证关风机温度＜开风机温度＜超温报警温度＜超高温跳闸温度，并且最小间隔为5℃）。

9.模拟检测功能：

用手动的方式输入变压器模拟温度值来检测对应的控制功能，具体参照“参数修改功能”中的页面=000（模拟变压器温度）操作。

10.“黑匣子”功能：

可记录干式变压器掉电时的三相温度值，为避免变压器通电后再次掉电而改变记忆数据，规定断电前温度低于80℃时不刷新新原记录温度，查询方式：连续按“查询”键，可依次显示上次掉电时A、B、C、三相温度值。

11.通讯功能：

   本机可增加RS485通讯功能。

  12.过流、过载保护功能：

    当风机回路电流过大或短路时保险丝5A熔断或DZ237空气开关自动脱扣。特别提示：当出现上述情况时，不要急于更换保险丝或合上空气开关，一般情况下是个别风机卡壳短路所导致。解决方法：更换风机或临时拆除故障风机电源线即可！

  13.模拟量输出功能：

  具有4-20mA模拟量输出功能并对应0-200℃。

 四、产品型号及对应功能

注：温控箱工作电源220VAC从断路器（双进双出空气开关）输入！其他端子均按图示连接，务必正确牢靠。

六、售后服务

本着用户至上，诚实信用的原则，我公司售出的产品一律实行三包，如因用户操作不当导致温控失灵或损坏，不在三包范围内。
